El panel Tecbor® es el panel RF que ofrece la mayor resistencia al fuego con menor espesor y peso del mercado. Por ejemplo, para realizar un conducto resistente al fuego durante dos horas EI-120, se consigue mediante el panel Tecbor® de 30 mm. Otras marcas de la competencia necesitan paneles de 40 o 52 mm de espesor para conseguir los mismos resultados.
En el caso de los paneles tipo yeso cartón, a veces son necesarias hasta tres y cuatro placas de 12,5 mm para conseguir exactamente el mismo resultado que conseguimos con una sola placa Tecbor® de 12 mm.
Los paneles Tecbor® ahorran espacio, algo muy ventajoso en obras de construcción. Sin embargo, en las reformas nos va a dar algo aún más importante: no sobrecargar de peso las estructuras portantes.
Ventajas Tecbor® Ducto F-120
 |
 |
Montaje Tecbor® Ducto F-120
Composición conducto
Conducto formado por paneles Tecbor® de 30 mm de espesor.
Fijaciones entre tramos
Longitudinalmente, los paneles se unen mediante adhesivo Tecsel®.
Transversalmente, los tramos de conducto se unen mediante tapajuntas perimetrales formado por paneles Tecbor® de 30 mm de espesor y 250 mm de anchura.
Las tapajuntas se fijan al tramo mediante 2 filas de tornillería de rosca madera de 5 x 60 mm, atornillados cada 250 mm en los lados largos y 200 mm en los cortos. Las filas se distancian entre ellas 160 mm.
Metodo de Soporte Tecbor® Ducto F-120

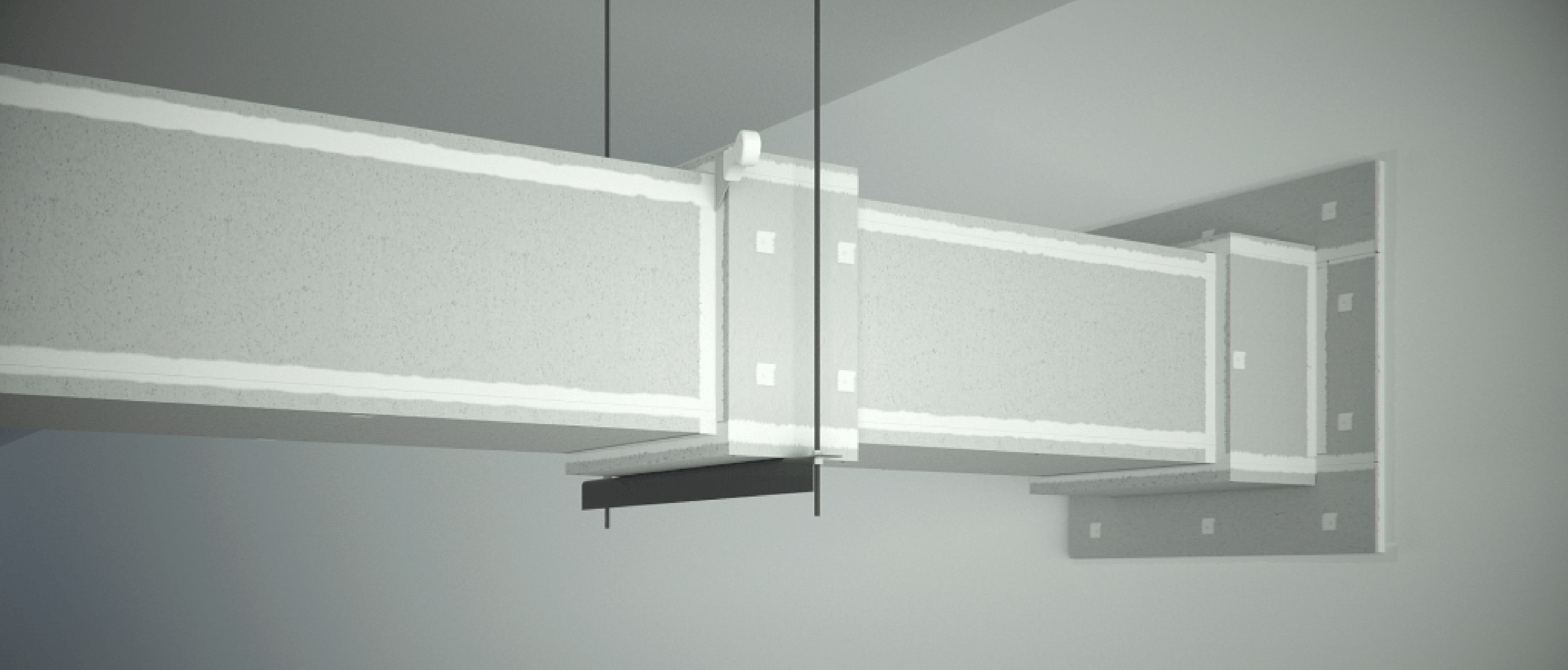

El conducto se soporta sobre una estructura auxiliar formada por varillas roscadas M16 y angulares en L de dimensiones 50 mm x 50 mm y 5 mm de espesor sobre los cuales descansa el conducto. La distancia máxima entre los cuelgues será de 1200 mm.
Sellado del punto de penetración a través de la obra soporte. El sellado se realiza con los siguientes elementos:
-
Paneles Tecbor® de 30 mm de espesor.
-
Lana de roca de 50 mm de espesor y 145 Kg/m3 de densidad
