Sistemas plegables para ventanas de PVC - G-U

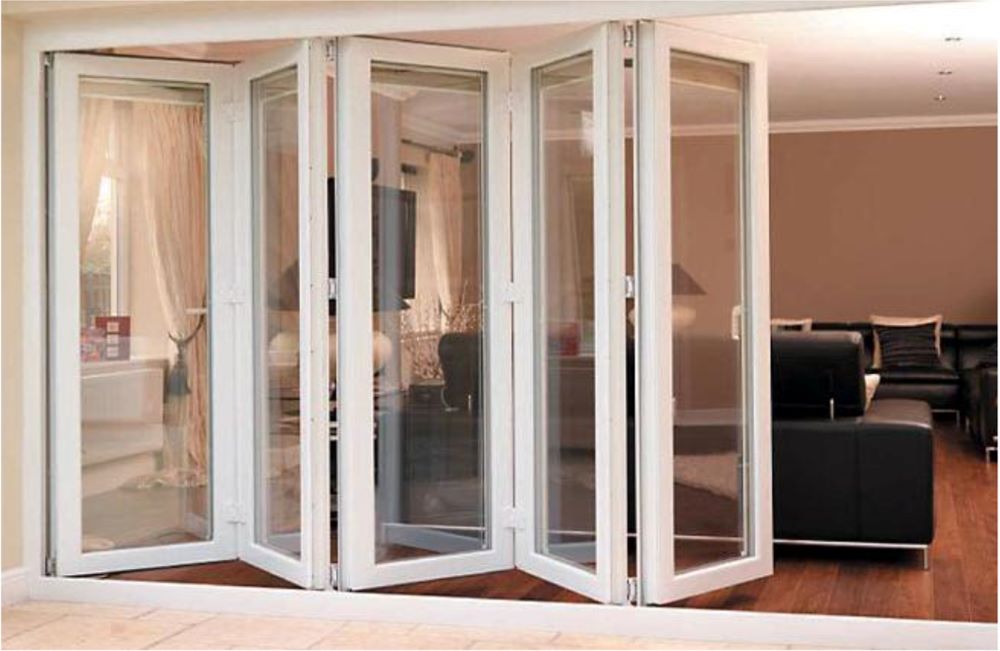

Diseño para ventanas plegables de grandes dimensiones, pudiéndose almacenar las hojas hacia los costados de la ventana, creando un paso libre y amplio.

Ventajas del sistema

• Alta hermeticidad.
• Ahorro energético.
• Soporta hojas de hasta 80 Kg.
• Sistemas para PVC, Madera o Aluminio.
• Permite unir dos sectores libremente, utilizar poco espacio en el almacenaje de las hojas.
• Para casas, edificios y salidas a terrazas en general.

Plegado y deslizamiento sencillo

Sistemas plegables para ventanas de PVC - G-U

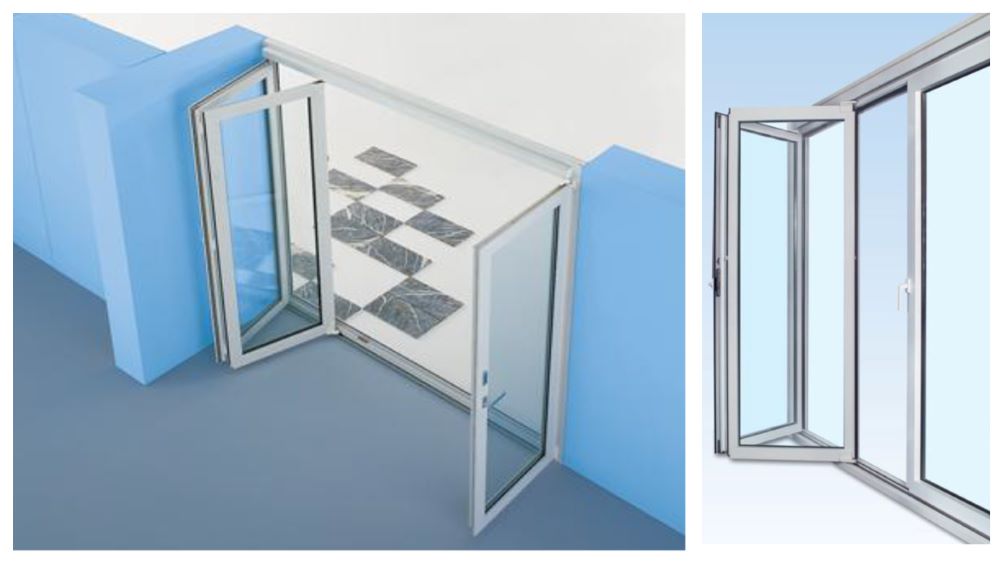

El sistema permite plegar hojas hacia un costado, utilizando poco espacio de almacenamiento, logrando una conexión total entre el interior y exterior de la habitación.

• El carril de deslizamiento soporta el peso de la hoja (hasta 80 Kg) y lo transmite con seguridad al piso.
• Las hojas plegables se pueden fabricar hasta 900 mm en sistemas G.U. 922 (Para PVC y Madera) y hasta 1000 mm en sistemas de Aluminio (G.U. 822)
• Conexión hacia al exterior: Todas las hojas plegables se movilizan hacia un costado, ocupando poco espacio, lo cual permite unificar la habitación y el exterior, conectando la naturaleza hacia el interior de su casa.
• Estanqueidad y aislación: Los elementos de junta perimetral garantizan una alta estanqueidad, otorgando un aislamiento térmico y acústico excepcional.
• Ventilación eficaz: En los montajes de 3 a 7 hojas, se recomienda la configuración de una de sus hojas, con sistemas oscilobatientes, permitiendo una ventilación eficaz con la hoja asegurada.
• Ajustes: Las guías y los carros son regulables para diversas medidas de hojas plegables. De este modo resulta sencillo adaptar el herraje para sistemas de Madera o PVC. Un sistema de bisagras regulables, permiten unir y ajustar las hojas entre sí, con +/. 2,5 mm y carros ajustables en un rango de +4 /-1.5 mm.
• Tratamiento de superficie: Todos los herrajes están protegidos con tratamiento de superficie ferGUard, contra agentes corrosivos.
• Manillas para la configuración de plegables, se utilizan manillas estándar y manillas planas.

Especificaciones Técnicas

Configuración y diseño

El sistema permite configurar diferentes esquemas de apertura hasta 6600 mm de ancho (ancho del rasgo), según sus necesidades.

Esquema 321

• 2 hojas correderas plegables.
• 1 hoja de paso escilobatiente.

Esquema 330

• 2 hojas orrederas plegables.
• 1 hoja de paso practicable.

Esquema 431

• 2 hojas correderas plegables.
• 1 hoja pasiva practicable
• 1 hoja de paso oscilobatiente.

Esquema 541

• 2 hojas correderas plegables.
• 1 hoja de paso oscilobatiente.

Esquema 550

• 2 hojas correderas plegables.
• 1 hoja de paso practicable.

Esquema 532

• 4 hojas correderas plegables.
• 1 hoja de paso practicable.

Esquema 761

• 6 hojas correderas plegables.
• 1 hoja de paso oscilobatiente.

Esquema 663

• 4 hojas correderas plegables.
• 1 hoja pasiva practicable
• 1 hoja de paso practicable.

Esquema 651

• 4 hojas correderas plegables
• 1 hoja de paso escilobatiente.

Esquema 770

• 6 hojas correderas plegables
• 1 hoja de paso practicable.

Esquema 743

• 6 hojas correderas plegables.
• 1 hoja de paso practicable.
