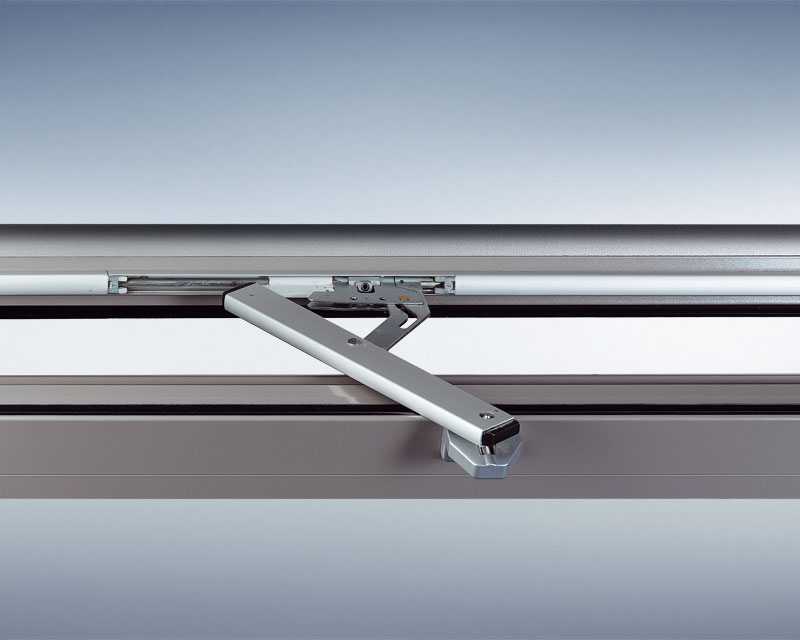

Tipo plano de compases horizontales para bastidores abatibles rectangulares, inclinados, de arco de medio punto y de arco plano. Barra vertical y horizontal recubierta de un perfil de aluminio.
Aplicación
Campo de aplicación para mandos a distancia superpuestos
- Bastidores abatibles o plegables hacia arriba individuales o de grupo.
- Instalaciones de aireación de grupo y evacuación de humo.
| Tipo de mando | Anchura del bastidor FB mm |
Altura min. del bastidor FH mm |
Apertura mm. | Carrera mm. | O-E min.mm (2) | Espacio necesario lateral mm. | Espacio necesario superior mm. | Diametro ø mm. |
| Ventus F200 | 400-3600 (1) | 300 | 200 | 50 (1) | 440 | 20 | 20 | 8 |
| 400-3600 | 250 | 165 | 40 |

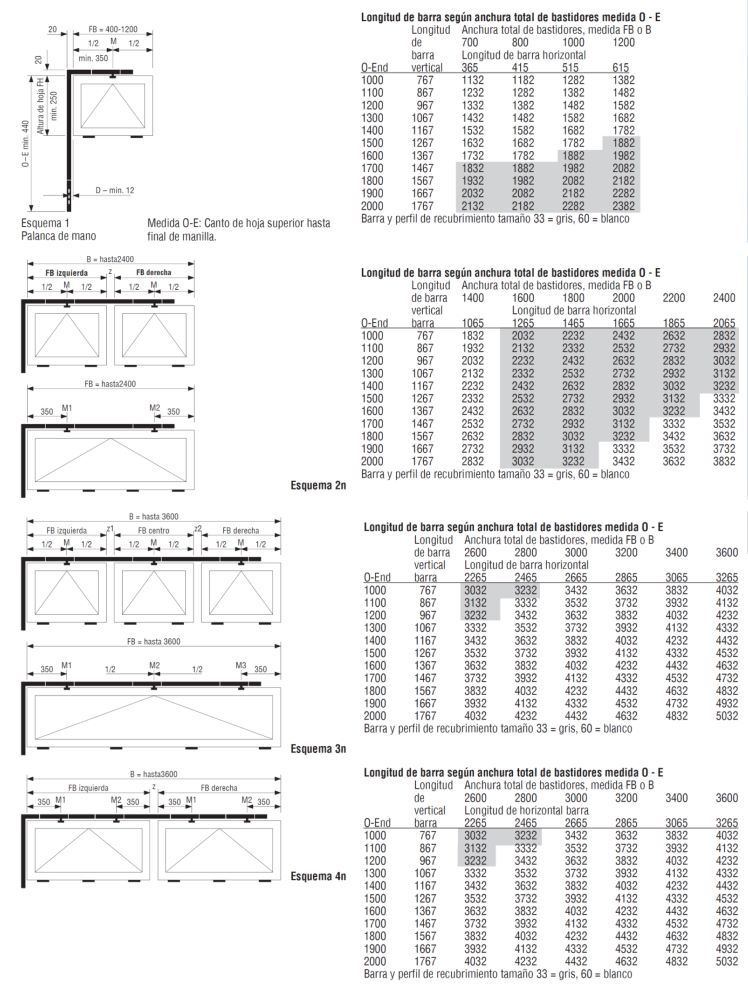

Dimensiones y Especificaciones VENTUS F200

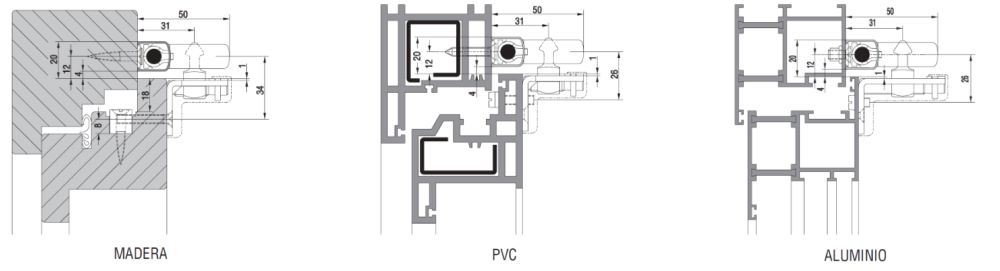

Dimensiones para el montaje

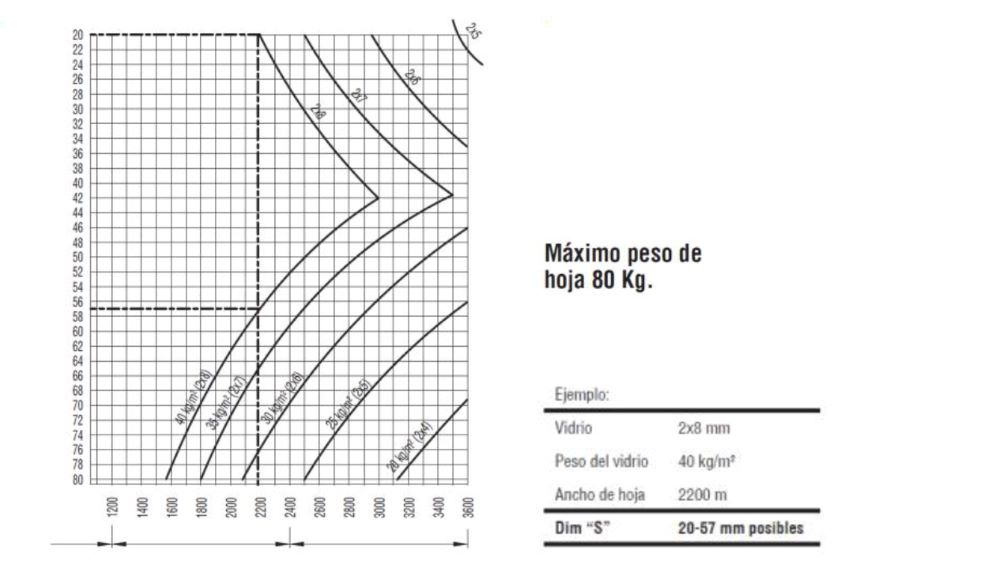

Rango de aplicación conforme Dim. "S" - Operación manual, mecanismo vertical y en ángulo

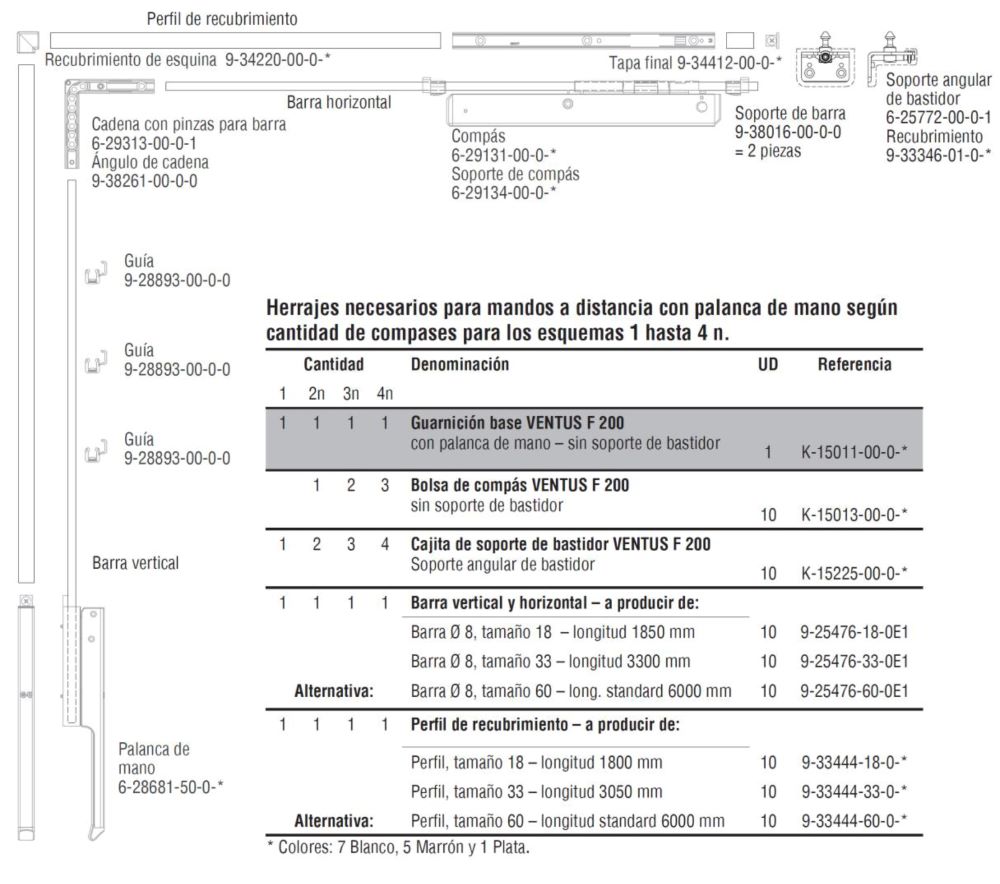

Versión estándar con palanca de mano.
