Usos recomendados
Se emplea para aislar muros estucados de hormigón y de fibrocemento.
Elementos sistema EIFS/SATE
ELEMENTO | DESCRIPCIÓN |
Adhesivo Cementicio Base |
Sipacem Elastomérico SIPA - Sipacem Base Coat, SIPA. |
Poliestireno Expandido alto densidad |
Plancha de EPS espesor según región. |
Malla de soporte |
Malla de fibra de vidrio resistente a álcalis Certificada. |
SELLANTE |
Sellante Acrílico /SELLADOR FIJADOR PLUS. |
Terminación Texturada |
Textura Elastomérica – Textura Elastomérica Deco Textura Granito Elasto. |
Terminación Lisa |
Plastilatex OPACO; SATIN |
Accesorios / Herramientas |
Arandelas – Pernos anclaje -Esquineros - Cortagoteras; Llana, Raspador, Brocha, Pistola, Rodillos, Espuma poliuretano mono componente, etc. |
Preparación de superficie
Las superficies como Estucos, Hormigón, Ladrillos, y Fibrocemento, deberán estar fraguadas <+28 días> y se lavarán con agua para eliminar las sales de fraguado, el material suelto o disgregado, las suciedades, y los desmoldantes si los hay. Las superficies deben estar aplomadas.
Aplicación
- Aplicar Adhesivo Cementicio a la plancha de Poliesterino Expandido (EPS): Se usa Sipacem Elastomérico (tineta), SIPA /Sipacem Base Coat (saco), SIPA. La mezcla se aplica sobre la plancha de poliesterino expandido de alta densidad utilizando llana dentada con una separación ideal entre diente de 40 a 45 mm, dejando un empaste estriado. Y se deja secar entre 24 a 40 horas
- Instalación del EPS: Las planchas de poliestireno empastado se colocan en el muro presionando fuertemente. Deben instalarse en forma escalonada, desde abajo hacía arriba. En las esquinas deben colocarse alternadas para un mejor trabamiento.
- Nivelar y rellenar planchas de EPS: Se rellenan los espacios entre las planchas de EPS que tengan más de 1,5 mm de separación con espuma de poliuretano mono componente. Dejar secar y luego pasar raspador para nivelar y aplomar.
- Instalar malla de refuerzo: Se aplica una mano de SIPACEM ELASTOMERICO o BASE COAT sobre la superficie. Inmediatamente se coloca la malla de fibra de vidrio en forma vertical con 10 cm mínimo de traslape entre rollo y rollo, apretando la malla con llana haciendo movimientos desde abajo hacia arriba retirando el excedente de la mezcla. (debe quedar embebida la malla).Se esperan 24 a 48 horas de secado y se aplica una nueva mano con el fin de que emparejar imperfecciones. Como resistencia mecánica.
- SELLADOR: Se da una mano de Imprimante que puede ser Sellante Acrílico, SIPA/ Sellador Fijador Plus, SOQUINA. Se deja secar.
- Terminación: La terminación puede ser texturada: Textura Elastomérica, SIPA / Textura Elastomérica Deco, SIPA / Textura Granito Elasto, SIPA o bien terminación lisa: Plastilatex OPACO / SATIN, SIPA.

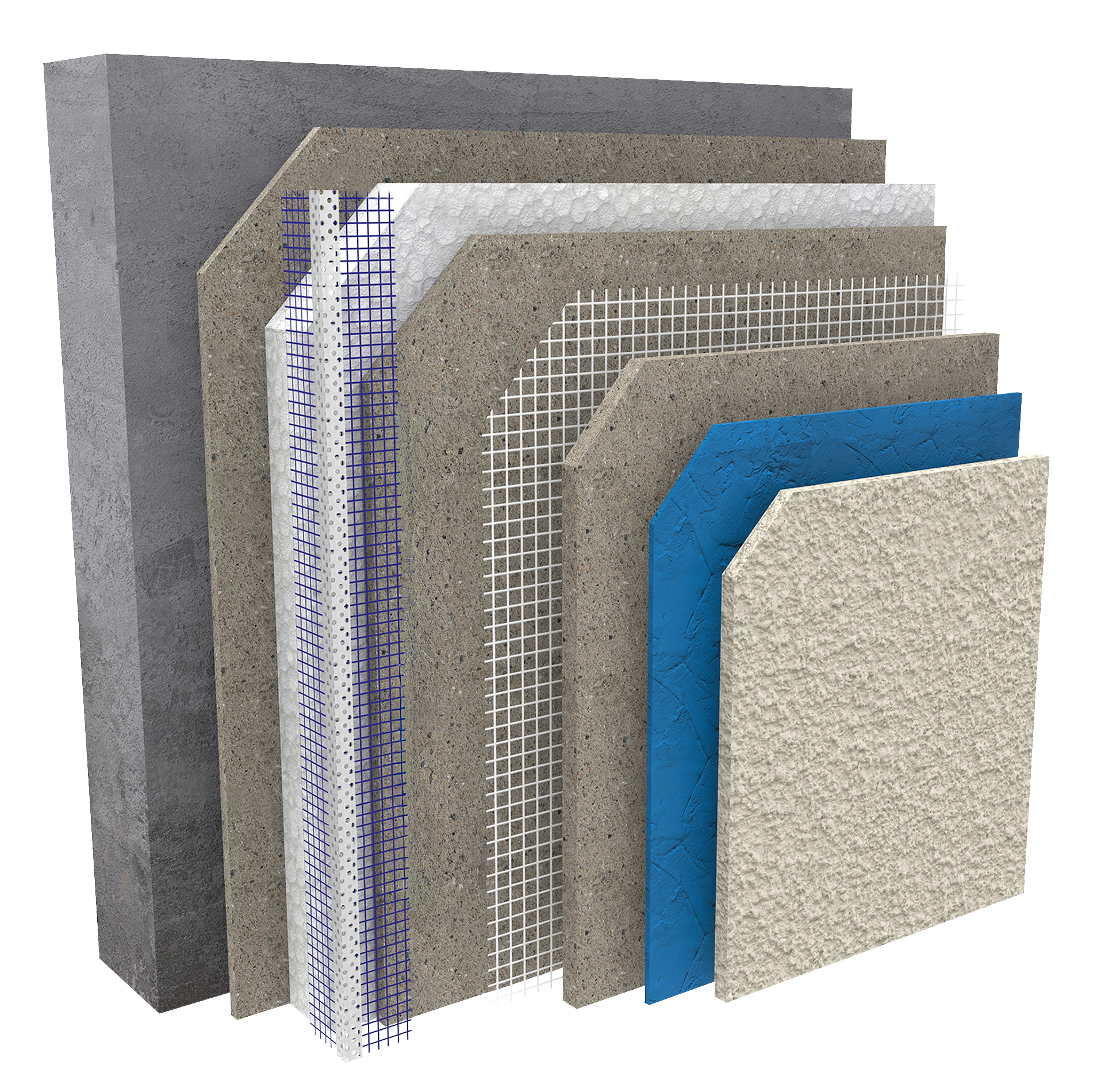

Componente sistema EIFS / SATE

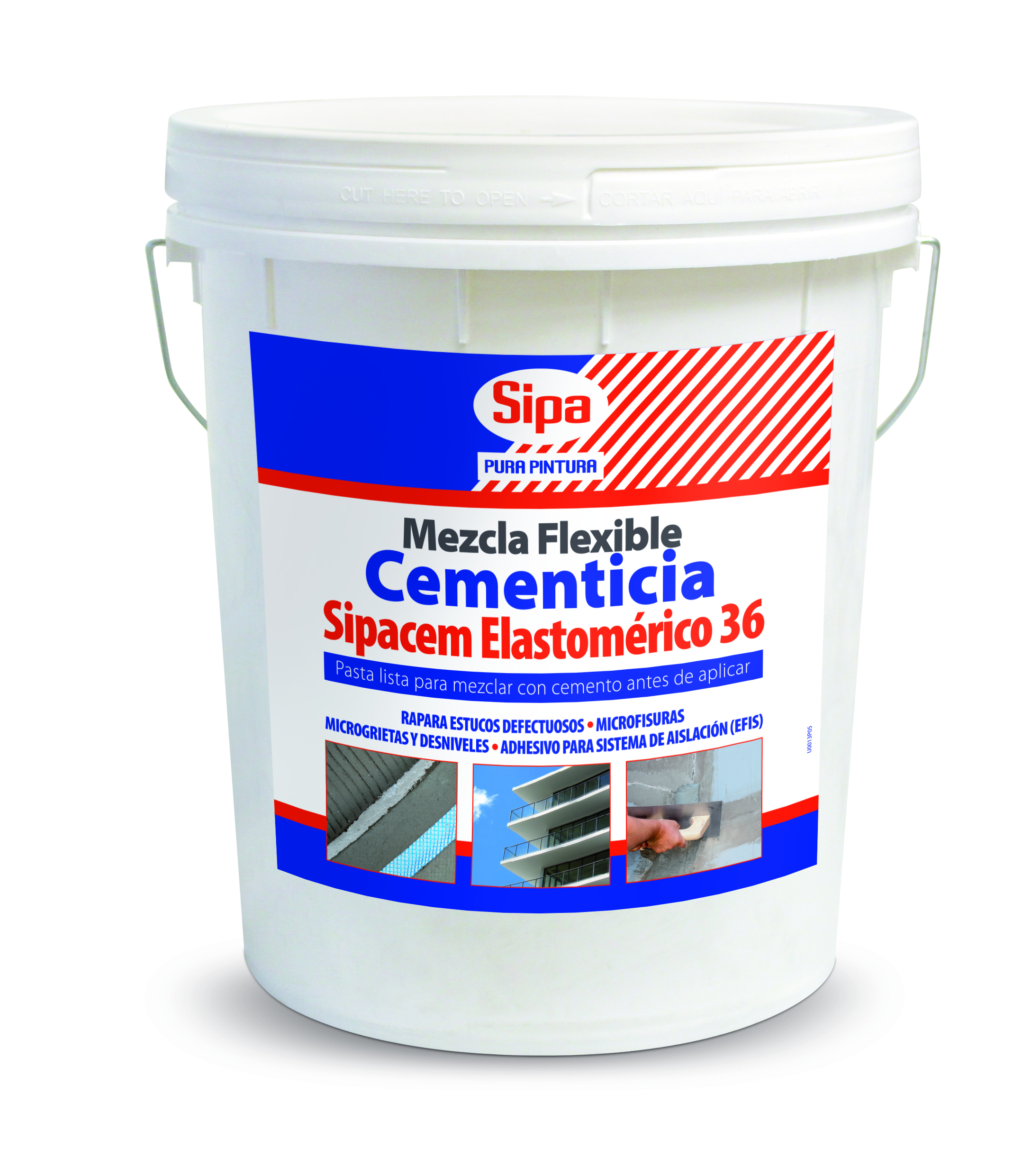

1. Adhesivo / Sipacem Elastomérico
Descripción del producto
Producto de naturaleza sintética/cementicia, que contiene áridos, que al mezclarse con cemento y agua, genera un producto de gran capacidad de relleno, para mejorar la lisura, de superficies estucadas; aplicables en espesores de hasta 3 mm por capa, dejando una capa flexible, que permite su aplicación sobre sustratos deformables.
Usos recomendados
Se emplea para alisar superficies Estucadas interiores y exteriores, para rellenar superficialmente, grietas, fisuras, nidos, e imperfecciones, causadas por moldajes y andamios.
Se usa para aplomar muros de hormigón, usando entre 2 o 3 capas dependiendo del estado de la superficie. El espesor máximo por capa no debe superar los 3 mm.
Aplicable sobre Poliestireno Expandido como el sistema EIFS. Se usan 3 manos en el sistema EIFS/SATE.
PROPIEDAD | DESCRIPCIÓN |
Naturaleza Química | Resina Acrílica sólida modificada. |
Sólidos en Peso | 84 +/-1 % |
Sólidos en Volumen | Sólidos en Volumen |
VOC Teórico | < 50 g/l |
Relación de mezcla | Agregar 12 kilos de cemento por Tineta, más 1,6 litros de agua. |
Vida Útil mezcla | 3-4 horas mezcla |
Color | Blanco grisáceo |
Terminación | Mate |
Diluyente | Agua Potable solo lavado equipos. |
Rendimiento teórico | 2,0 – 2,5 Kg/ m² dependiendo de la rugosidad y espesor por mano. |
Formato | Tineta con 24 kg |
Preparación de superficie
Las superficies Estucadas deberán estar fraguadas, secas, libres de sales, polvo, desmoldantes, y suciedades en general. Las sales de fraguado, que no son visibles, deberán eliminarse con agua, porque de no hacerse, ellas actúan como anti-adherentes.
2. SIPACEM BASE COAT, SIPA
- SIPACEM ELASTOMERICO: 5,0 M2 por 3 manos (TINETA: 24 kilos+ 12 kilos cemento = 36 kilos)
- SIPACEM BASE COAT: 3,0 M2 por 3 manos (SACO: 22,7 Kilos)
3. Textura elastomérica deco fina (G-10), G-20, media (G-25) / Exterior - Interior
Descripción del producto
Producto formulado con resinas sintéticas modificadas, de gran flexibilidad y elasticidad, más partículas de cuarzo de diferentes granulometrías, para obtener distintos grados de textura: tiene gran resistencia sobre muros Exteriores e Interiores.
Usos recomendados
Se emplea para revestir y texturar superficies Estucadas, Fibrocemento, Acero Galvanizado, y de Hormigón, para proteger, enlucir, y embellecer los exteriores de edificios y casas.
- Cubre pequeñas imperfecciones.
- Terminación texturada altamente decorativa.
- Gran flexibilidad para soportar microfisuras.
- Excelente estabilidad a la intemperie y a la luz solar.
- Alta impermeabilidad e hidrorrepelencia.
- Alta resistencia a los hongos.
PROPIEDAD | DESCRIPCIÓN |
Naturaleza Química | Resina sintética |
Color | Varios por Tintometría V |
VOC | 9 g/l |
Terminación | Mate Rugoso |
Diluyente | Agua Potable solo lavado equipos. |
Rendimiento teórico | Grano G-10, ± 2,5 -3,0 kg/m². Grano G -20, ± 3,0 -3,5 kg/m² Grano G- 25, ± 3,5-4,0 kg/m². |
Preparación de superficie
Las superficies deben estar fraguadas, secas, libres de sales, y totalmente lisas, y si no lo están, deberán ser reparadas con productos Cementicios, que de no hacerse se notarán manchas debido a las sombras por el desnivel. Así también antes de aplicar las texturas, deberán diseñarse canterías, para que no se noten las uniones y pegas, las que no podrán excederse más allá de ± 3 metros entre ellas, y aplicar siempre en paños completos, y si son texturas de color, asegúrese que sean del mismo lote, para que no haya diferencias de tono.
Se aplicará previamente al revestimiento, una mano de Sellante Acrílico, SIPA / SELLADOR FIJADOR PLUS, SOQUINA sobre la superficie, que actúa como sello y puente adherente, y 24 horas después el revestimiento. Sobre Acero Galvanizados, habrá que lavarlos previamente con un detergente doméstico líquido para eliminar las suciedades y los aceites que agrega el fabricante, para asegurarnos así una buena adherencia.
No es necesario protegerlos con pinturas anticorrosivas, debido a que la capa de zinc o la aleación aluminio-zinc, son suficientes para evitar que el acero recubierto con ella se oxide.
Aplicación
Condiciones de Aplicación | Entre 10 - 30 °C superficie y Bajo 80% Humedad relativa |
Herramientas de aplicación | Llana metálica |
Dilución | Nada, tal cual viene el envase. |
Número de capas | 1 sola. |
4. Poliestireno expandido
Poliestireno expandido EPS de alta densidad debe ser de 15 a 30 KG/M3.
- El color escogido final no debe ser color oscuro porque el EPS tiene un límite de temperatura de aprox. 71 °C.
- Los colores al exterior pueden llegar a temperaturas muy elevada como por ejemplo:
- Color gris de 37 °C a 56 °C
- Color negro de 37 °C a 80 °C
- Color blanco de 37 °C a 46 °C

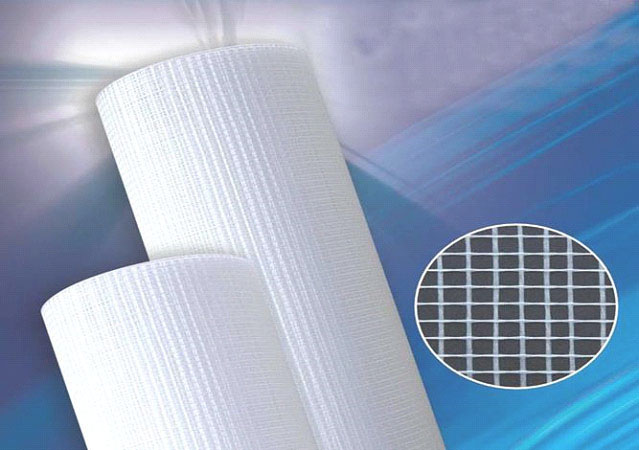

5. Malla de refuerzo AST EIFS/SATE
|
6. Textura Granito Elasto / Grano azúcar, fina (G-10) y medio (G-25).
Descripción del producto
Producto formulado con resinas sintéticas modificadas, de gran flexibilidad, más partículas de cuarzo de diferentes granulometrías, con y sin Mica, para obtener los granos azúcar, fino, y medio, especial para muros exteriores e interiores.
Usos recomendados
Se emplea para revestir y texturar superficies Estucadas, Fibrocemento, y de Hormigón, para proteger, enlucir, y embellecer los exteriores de edificios y casas.
PROPIEDAD | DESCRIPCIÓN |
Naturaleza Química | Resina sintética |
Color | Varios por Tintometría y ha pedido |
VOC | < 50 g/l |
Terminación | Rugoso; brillo de cáscara de huevo o Eggshell. |
Diluyente | Grano Azúcar ± 2.0-2.5 kg/m². Grano Fino G-10, ± 3.0 -3.5 kg/m². Grano Medio G-25, ± 5.5-6.2 kg/m². |
Rendimiento teórico | Tineta con 24 kg y tambor con 250 kg |
Preparación superficie
Estuco: La superficie debe estar fraguada durante 28 días, seca, libre de sales y membranas de curado, y totalmente lisas, y si no lo están, deberán ser reparadas con productos cementicios, que de no hacerse se notarán manchas debido a las sombras por el desnivel.
Se aplicará previamente a la Textura, una mano de Sellador Acrílico, SIPA/ SELLADOR FIJADOR PLUS, SOQUINA, que actúa como sello y puente adherente, y 6 a 12 horas después la Textura.
Las sales de fraguado deberán eliminarse solo hidrolavando la superficie.
Fibrocemento: La superficie debe estar seca, libre de polvo y suciedades. Se aplicará previamente al revestimiento, una mano de Sellador Acrílico, SIPA/ SELLADOR FIJADOR PLUS, que actúa como sello y puente adherente, y 6 a 12 horas después la Textura.
Hormigón: La superficie debe estar fraguada durante 28 días, secas, libres de sales, membranas de curado y desmoldantes, y totalmente lisas, y si no lo están, deberán ser reparadas con productos cementícios, que de no hacerse se notarán manchas debido a las sombras por el desnivel. Se aplicará previamente a la Textura, una mano de Sellador Acrílico, SIPA/ SELLADOR FIJADOR PLUS, que actúa como sello y puente adherente, y 6 a 12 horas después la Textura.
Las sales de fraguado deberán eliminarse solo hidrolavando la superficie.
Para las grandes áreas, antes de aplicar la Textura, deberán diseñarse canterías, para que no se noten las uniones y pegas, las que no podrán excederse más allá de ± 3 metros entre ellas, y aplicar siempre en paños completos, y si son Texturas de color, asegúrese que sean del mismo lote, para que no haya diferencias de tono.
Aplicación
Condiciones de Aplicación | Entre 10 - 30 °C superficie y Bajo 80% Humedad relativa |
Herramientas de aplicación | Llana metálica y Pistola, según grano |
Dilución | Nada, tal cual viene el envase. |
Número de capas | 1 sola. |
7. Imprimación: Sellador fijador PLUS, SOQUINA / SELLANTE ACRÍLICO, SIPA.
Descripción del producto
Producto de terminación mate, formulado con resinas sintéticas modificadas base agua, de alta resistencia sobre sustratos alcalinos, que funciona como puente adherente para las Texturas, Látex y Esmaltes, además se usa para sellar antes de colocar el papel mural.
Usos recomendados
Para aplicar previo a las Texturas, Esmaltes al agua, y Látex, para sellar, aparejar, y generar mejores adherencias, sobre superficies Estucadas, Hormigón encofrado, y Fibrocemento.
Para ser usado como sello en muros para aplicar posteriormente papel mural. No se debe aplicar sobre el papel mural.
Se elige un color similar al del revestimiento, con el objeto que cuando se raye la textura, no aparezca el color gris típico del hormigón.
Excelente producto para sellar superficies enlucidas con Yeso, para disminuir su absorción, permitiendo que las pinturas que se apliquen sobre él, tengan excelente rendimientos; así también los Yesos sellados, permiten que las pastas para muros corran bien, y no se sequen
PROPIEDAD | DESCRIPCIÓN |
Color | Blanco y tintometría |
VOC | < 100 g/l |
Terminación | Mate |
Diluyente | Agua Potable solo lavado equipos. |
Rendimiento teórico | 20+/- 5 m² por galón dependiendo de la rugosidad y espesor. |
Formato | Galón y tineta (5 galones) |
Preparación de superficie
Las superficies deberán estar fraguadas, secas, libres de sales, desmoldantes, polvo y suciedades. Las sales de los estucos y hormigón en general deberán eliminarse solo con agua.
Se aplicará una mano cruzada con brocha o rodillo, para emparejar la superficie, que actúa también como sello y puente adherente y así aplicar después de 6-12 horas de secado Textura, Esmaltes al agua y Látex en general y después de 24 hrs papel mural.
Aplicación
Condiciones de Aplicación | Sobre 10 °C y Bajo 80% Humedad relativa |
Herramientas de aplicación | Brocha-Rodillo |
Dilución | No requiere |
Número de capas | 1 mano cruzada |
8. Sistema de fijación
Las arandelas son un anclaje polimérico que se usa para la fijación de placas aislantes en los sistemas EIFS que se instalan por el exterior. Es versátil, ya que permite fijar distintos espesores de planchas de EPS solo cambiando el largo del tornillo de fijación. Previene que pase humedad, que salga la primera capa del sistema EIFS y previene el puente térmico.

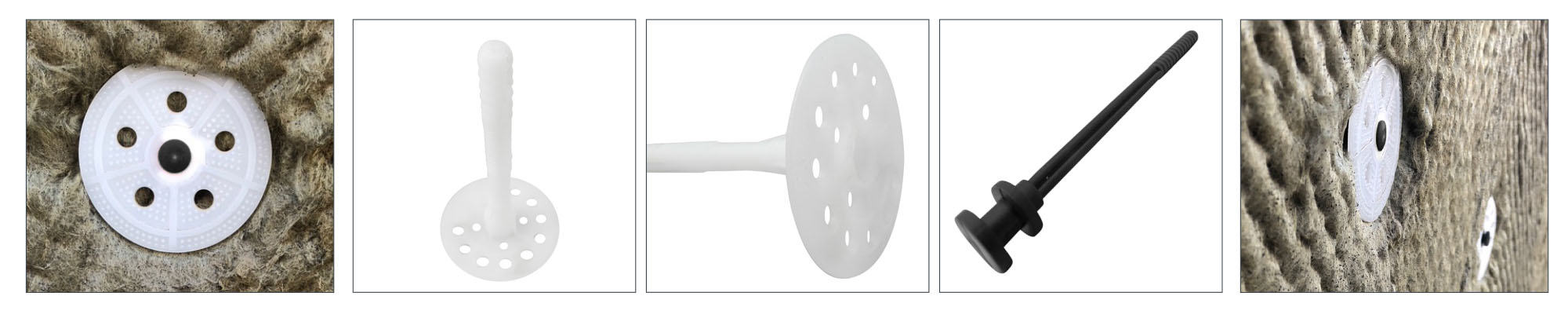

La espiga de Sujeción Dvp es un anclaje polimérico que se usa para la fijación de placas aislantes en los sistemas DVP que se instalan por el exterior. Están especialmente diseñadas para sujetar los elementos de aislación tanto para el sistema EIFS como las lanas de vidrio o mineral, para fachada ventilada. Actualmente la evaluación de acondicionamiento térmico es fundamental para la implementación de los nuevos edificios, es por ello que hemos desarrollado una espiga de sujeción cuyo diámetro soporta; lana de vidrio, lana mineral, lana de roca y el polietileno, de espesores entre 20 a 100 mm.
-

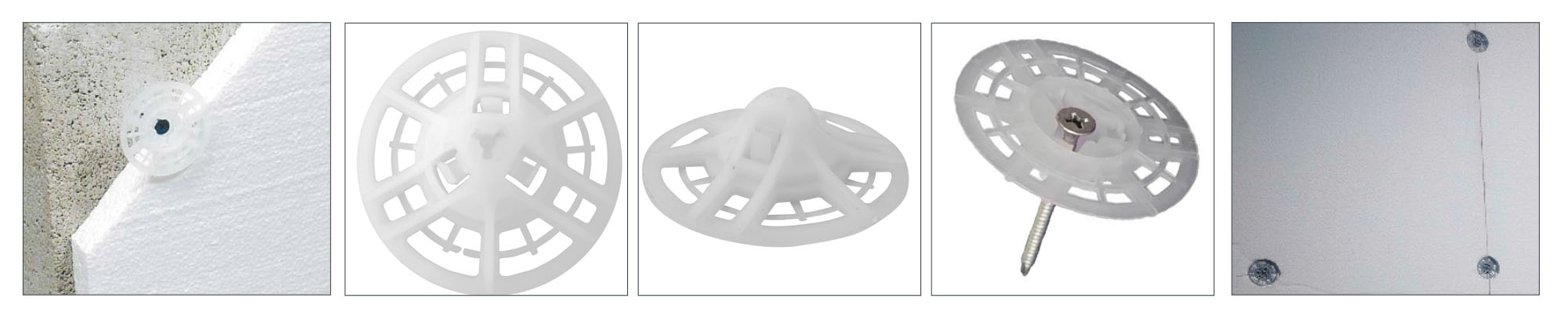

Arandela EIFS
Fijación mecánica para planchas de EPS
Arandela EIFS DVP, es un anclaje polimérico que se usa para la fijación de placas aislantes en los sistemas EFIS que se instalan por el exterior. Están especialmente diseñadas para sujetar los elementos de aislación del sistema EIFS contra un sustrato, el cual puede ser por ejemplo madera o perfilería metálica o sobre el concreto. Este producto es ideal para dar una solución rápida de aislación a las planchas de poliestireno. Cuenta con la Certificación de la norma ASTM E220 asegurando alta calidad, y posee un gran desempeño ante todas las condiciones climáticas.
-

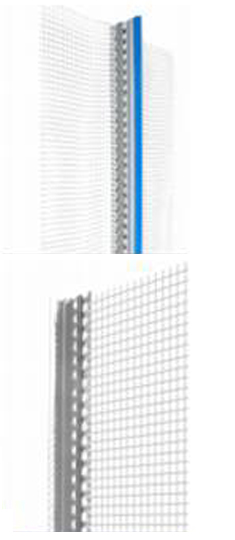

Esquineros de PVC
|
-
Cortagoteras
|
MUROS - Espesores en mm
Reglamentación térmica 2007 |
Probable modificación |
Ciudad | Espesor de aislapol 20 kg/m³ | Ciudad | Espesor de aislapol 20 kg/m³ |
Arica | 10 | Arica | 18 |
Iquique | 10 | Iquique | 18 |
Antofagasta | 10 | Antofagasta | 18 |
Copiapó | 10 | Copiapó | 48 |
La Serena | 10 | La Serena | 48 |
Valparaíso | 13 | Valparaíso | 48 |
Santiago | 20 | Santiago | 48 |
Rancagua | 20 | Rancagua | 48 |
Talca | 22 | Talca | 48 |
Concepción | 22 | Concepción | 63 |
Temuco | 24 | Temuco | 84 |
Valdivia | 24 | Valdivia | 95 |
Puerto Montt | 35 | Puerto Montt | 95 |
Coyhaique | 63 | Coyhaique | 109 |
Punta Arenas | 63 | Punta Arenas | 109 |
Obras aplicando sistema EIFS

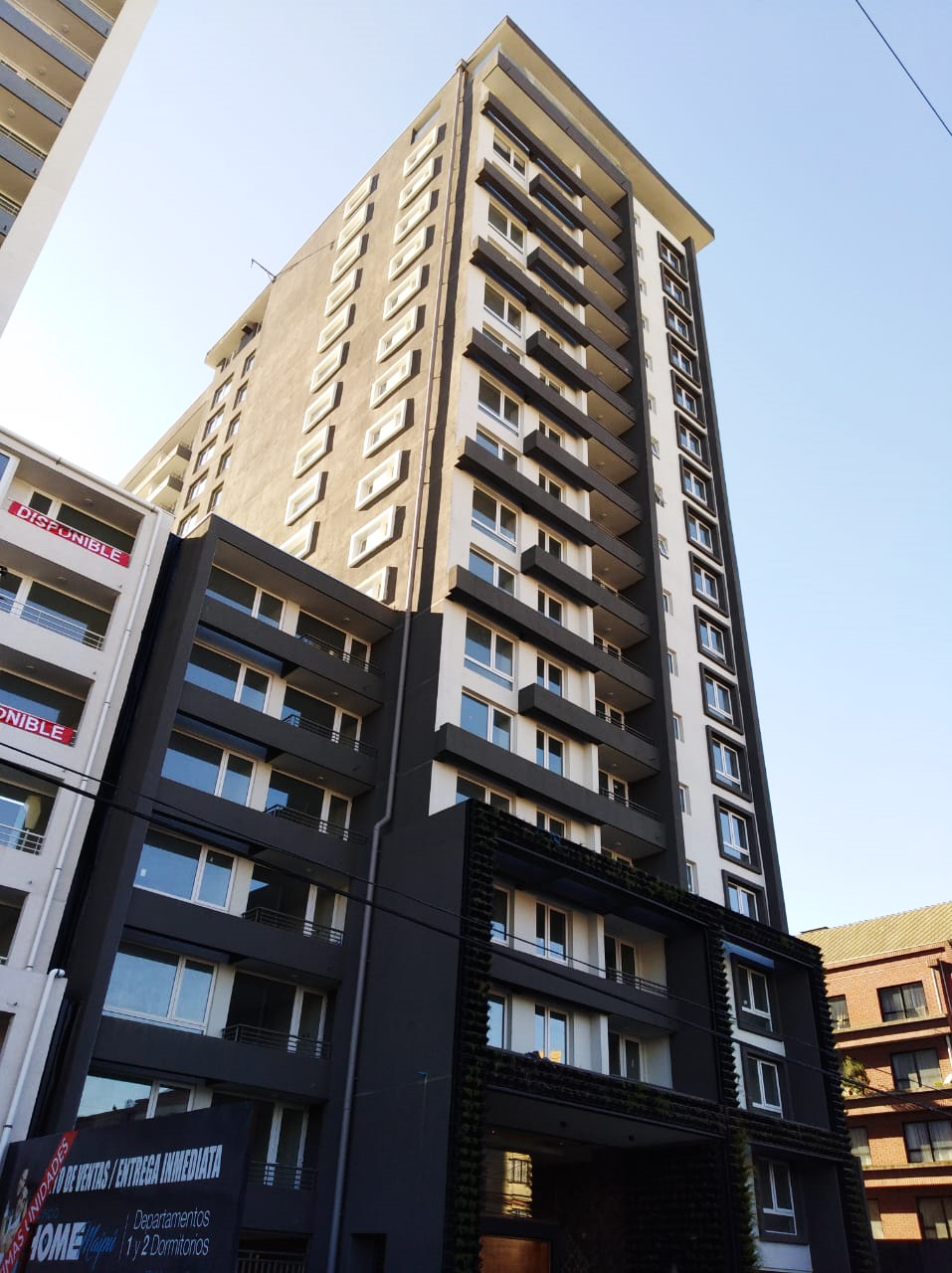

OBRA: EDIFICIO VIVO MAIPU
CONSTRUCTORA |
CAPREVA |
CONTRATISTA |
PROMAX |
PRODUCTO FACHADA |
TEXTURA ELASTOMERICA DE FINO |

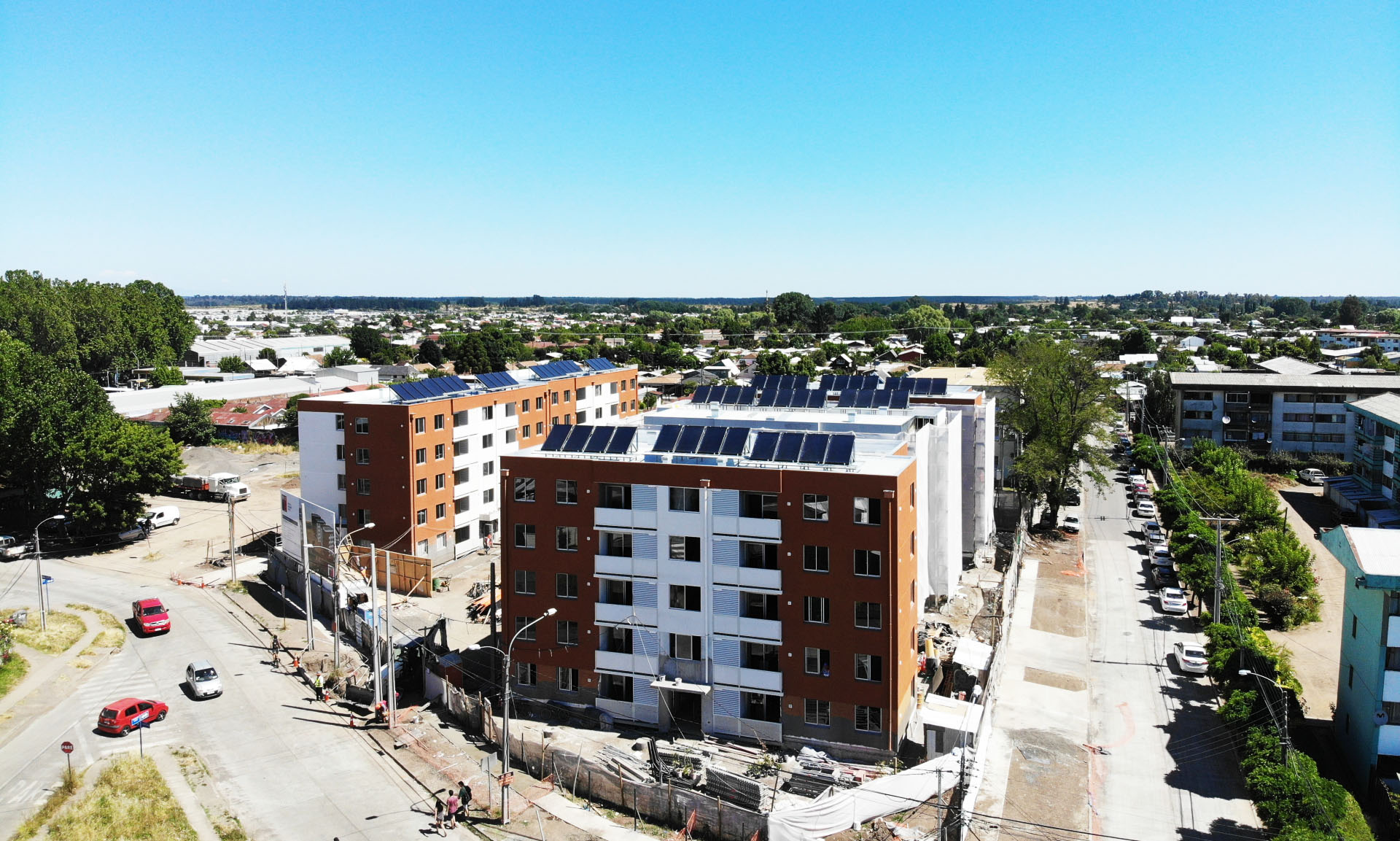

OBRA: CONDOMINIO VISTA SCHLEYER CHILLAN
CONSTRUCTORA |
MANZANO |
CONTRATISTA |
JORGE ROJAS |
PRODUCTO FACHADA |
EIFS CODELPA, TEXTURA ELASTIMERICA G-10 |

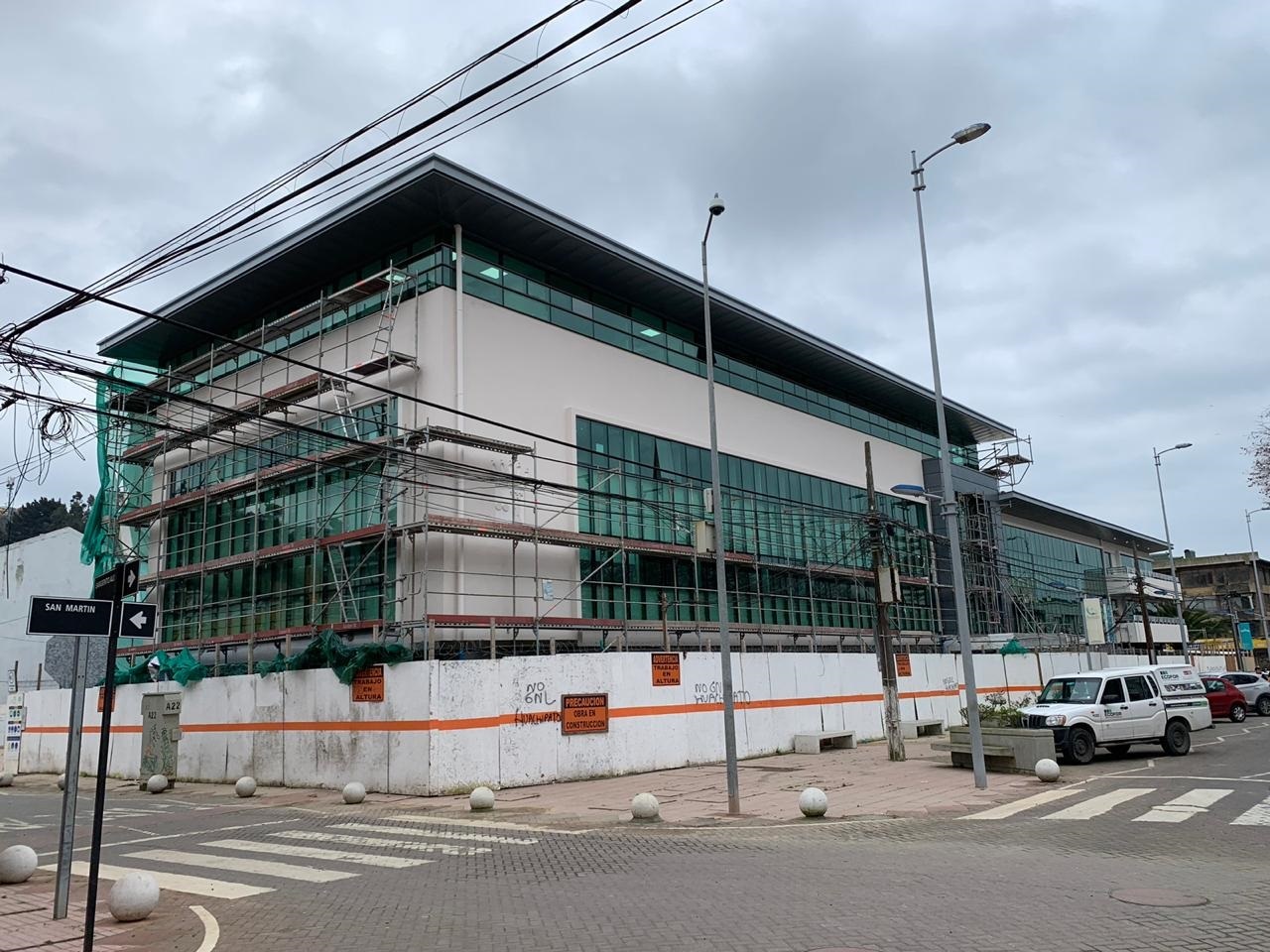

OBRA: DIDECTO TALCAHUANO
CONSTRUCTORA |
MANZANO PAUMAR |
CONTRATISTA |
JORGE ROJAS |
PRODUCTO |
EIFS CODELPA |
TERMINACIÓN |
TEXTURA GRANITO ELASTO FINO C/MICA |

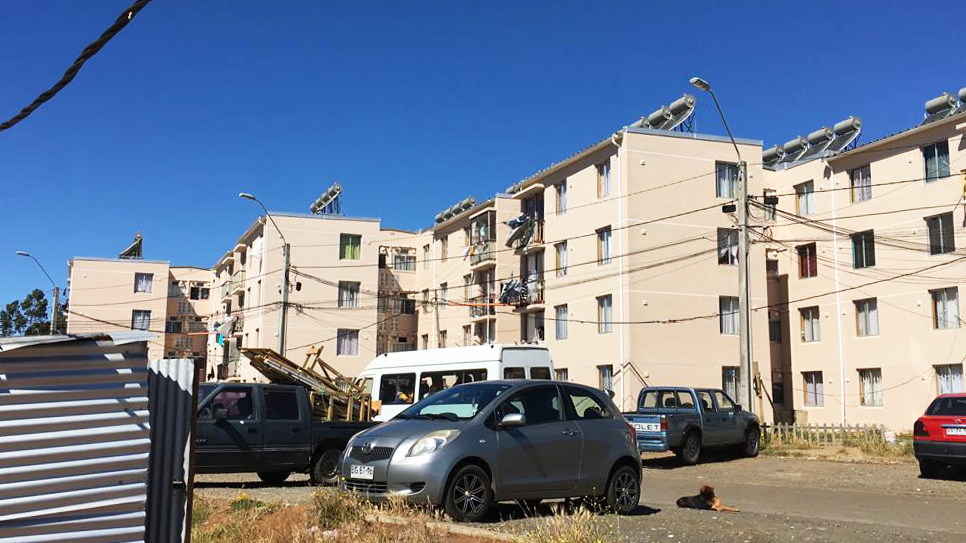

OBRA: MEJORAMIENTO Y REPARACIÓN CONJUNTO HABITACIONAL CENTINELA II, TALCAHUANO
CONSTRUCTORA |
CONSTRUCTORA MANZANO |
CONTRATISTA |
JORGE ROJAS |
PRODUCTO |
SISPACEM ELASTOMERICO, TEXTURA ELASTOMERICA |

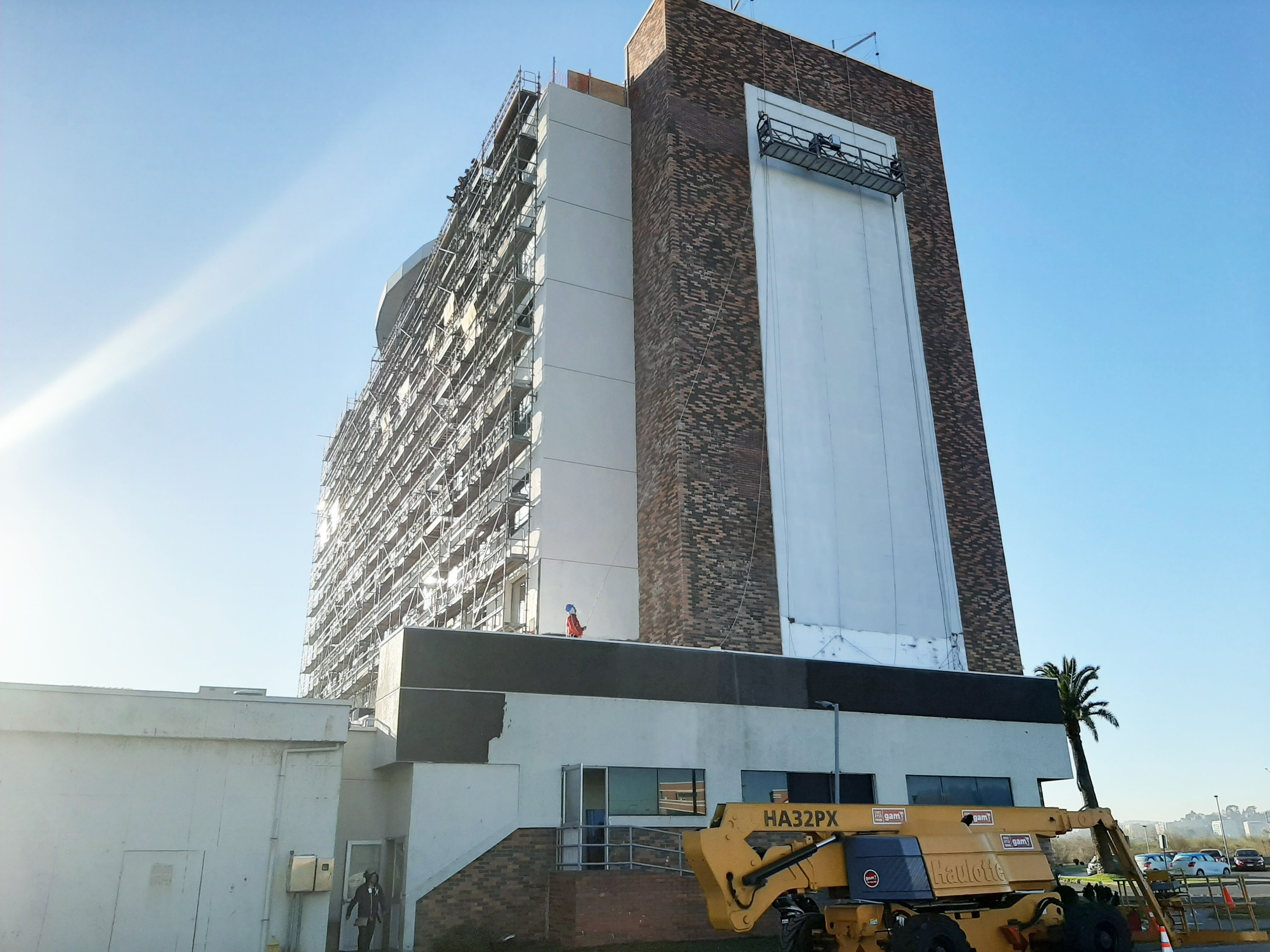

OBRA: REPARACIÓN FACHADA CASINO MARINA DEL SOL
CONSTRUCTORA |
LAGIES |
CONTRATISTA |
RIOS GARCES SPA |
PRODUCTO |
TEXTURA ELASTOMERICA G-10 |
