Productos asociados a los tabiques interiores ST-ST
La Placa de yeso-cartón Knauf Standard tiene un alma de yeso con fibra de vidrio y sus caras se encuentran revestidas por una lámina de cartón de alta resistencia (Ensayo al choque de cuerpo duro: Diámetro < 20mm). Es de fácil identificación pues su cara aparente es de color blanquecino y la oculta de color crema con un borde perimetral de papel color amarillo con logo Knauf siendo utilizada principalmente en tabiques, cielorrasos y revestimientos interiores libres de humedad.
Información de los Archivos Descargables BIM
A continuación, descubre los detalles de las descargas BIM de los tabiques interiores ST-ST que Knauf ofrece al mercado en Chile.

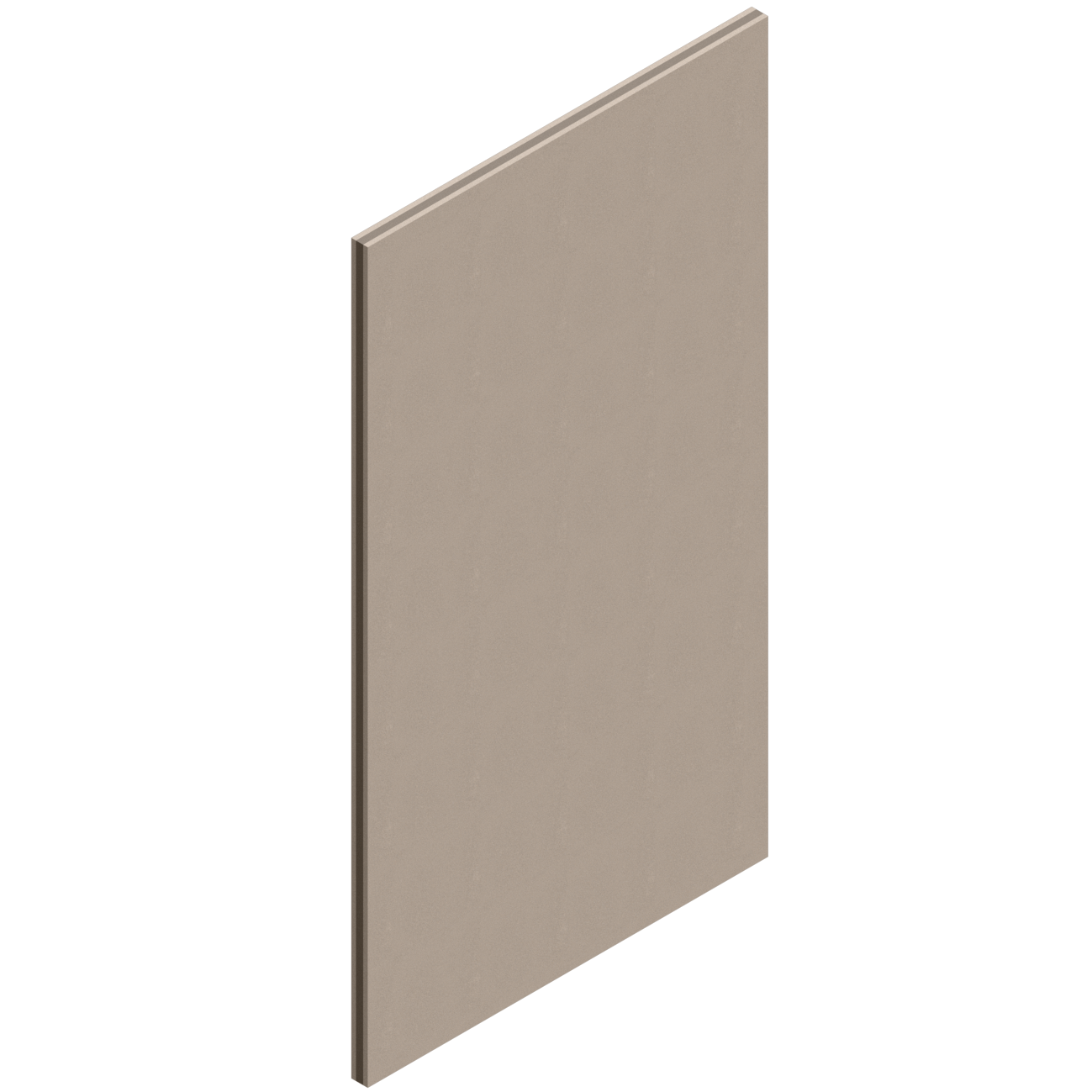

001. PYC ST 2x 15mm // PYC ST 2x 10mm - W112-38-4-01
Contenido:
RVT - 3D
Información de la descarga:
|
Proveedor/Distribuidor: |
Knauf |
|
Material principal: |
Acero galvanizado |
|
Resistencia al fuego: |
F-60 |
|
Índice de reducción de sonido Rw: |
45dB |
|
Espesor total: |
83mm |
|
Montantes: |
CW38 |
|
Espacio entre montantes: |
400mm |
|
Tipo de placas: |
PYC ST / PYC ST |
|
Espesor placas: |
2x 15mm / 2x 10mm |
|
Material aislante: |
Lana de vidrio 40mm |
|
Tipo de perfiles: |
Perfiles simples |
|
Capas de revestimiento: |
2 capas |
|
Formato: |
Revit |

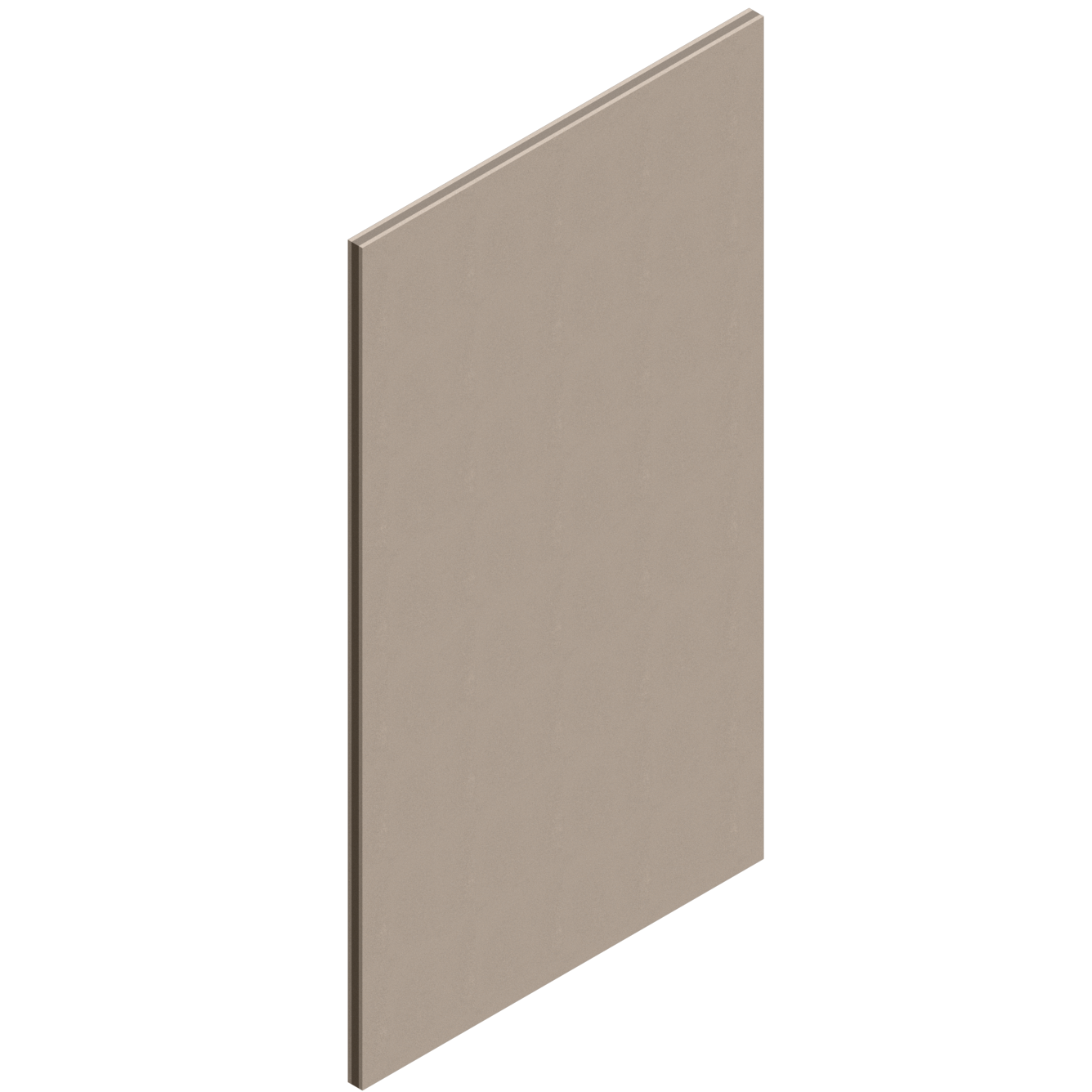

002. PYC ST 2x 10mm - W112-38-4-03
Contenido:
RVT - 3D
Información de la descarga:
|
Proveedor/Distribuidor: |
Knauf |
|
Material principal: |
Acero galvanizado |
|
Resistencia al fuego: |
F-30 |
|
Índice de reducción de sonido Rw: |
44dB |
|
Espesor total: |
79mm |
|
Montantes: |
CW38 |
|
Espacio entre montantes: |
400mm |
|
Tipo de placas: |
PYC ST |
|
Espesor placas: |
2x 10mm |
|
Material aislante: |
Lana de vidrio 50mm |
|
Tipo de perfiles: |
Perfiles simples |
|
Capas de revestimiento: |
2 capas |
|
Formato: |
Revit |

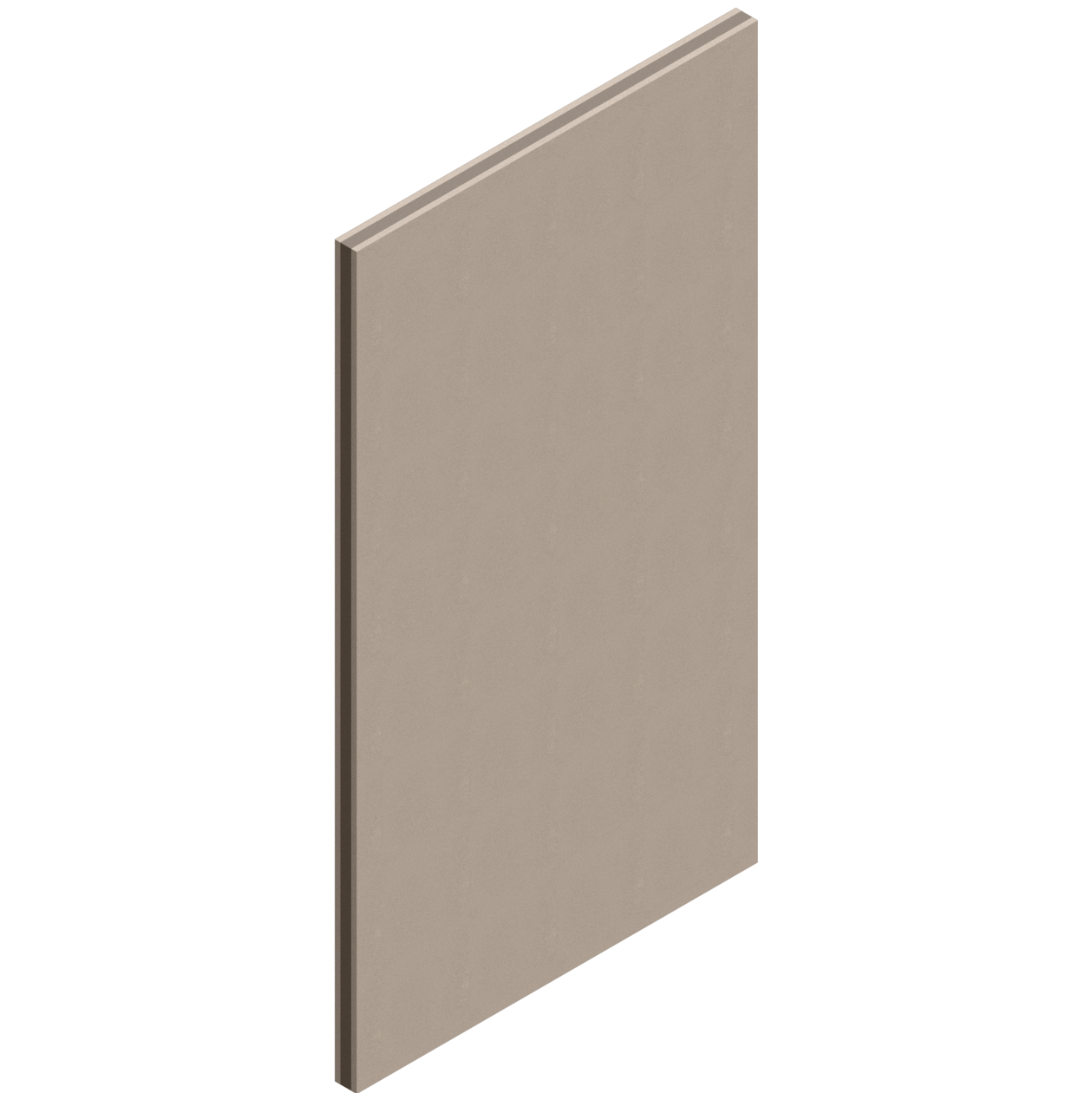

003. PYC ST 2x 15mm - W112-60-4-02
Contenido:
RVT - 3D
Información de la descarga:
|
Proveedor/Distribuidor: |
Knauf |
|
Material principal: |
Acero galvanizado |
|
Resistencia al fuego: |
F-90 |
|
Índice de reducción de sonido Rw: |
49dB |
|
Espesor total: |
122mm |
|
Montantes: |
CW60 |
|
Espacio entre montantes: |
400mm |
|
Tipo de placas: |
PYC ST |
|
Espesor placas: |
2x 15mm |
|
Material aislante: |
Lana de vidrio 50mm |
|
Tipo de perfiles: |
Perfiles simples |
|
Capas de revestimiento: |
2 capas |
|
Formato: |
Revit |

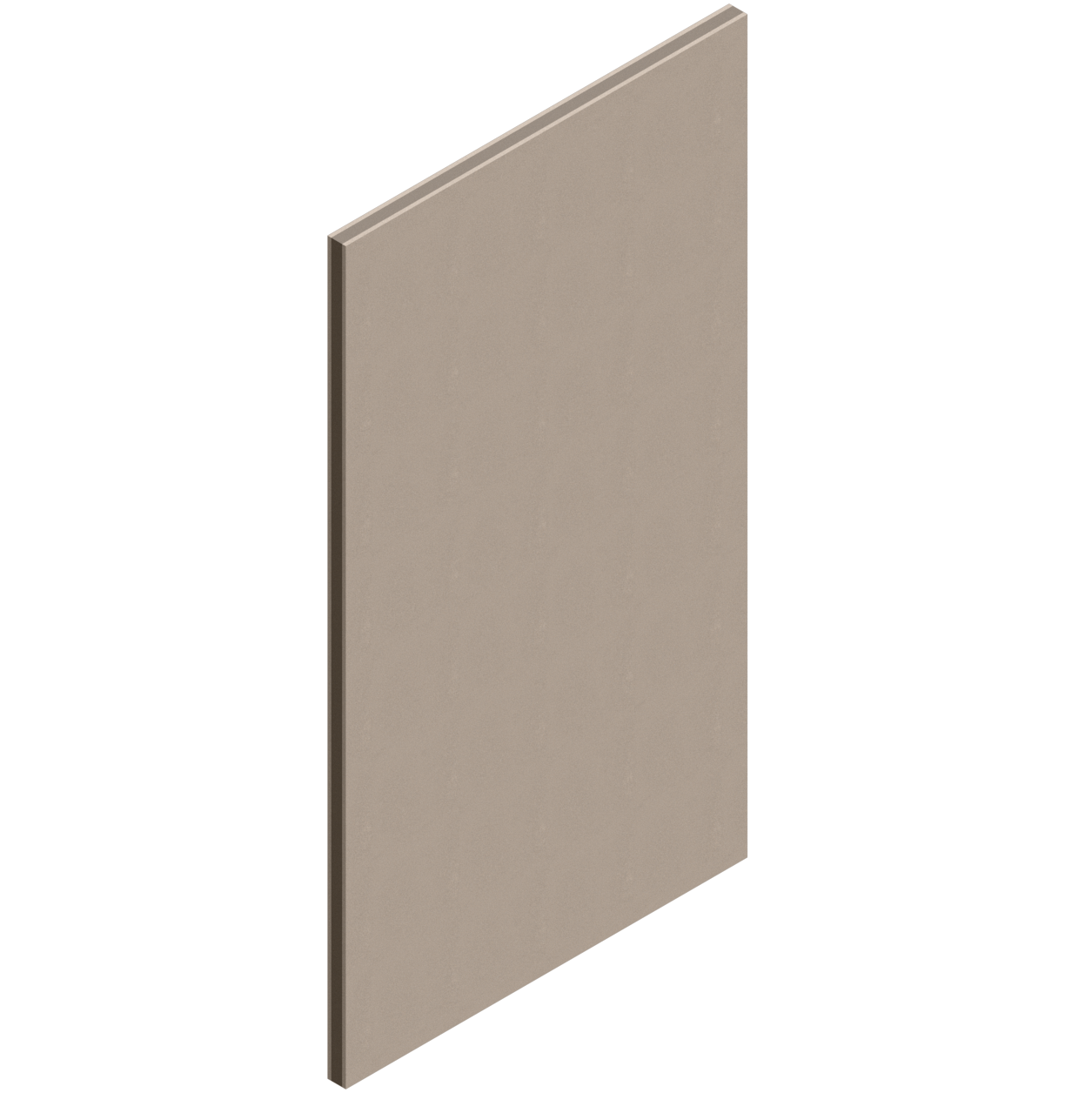

004. PYC ST 2x 10mm - W112-60-4-04
Contenido:
RVT - 3D
Información de la descarga:
|
Proveedor/Distribuidor: |
Knauf |
|
Material principal: |
Acero galvanizado |
|
Resistencia al fuego: |
F-160 |
|
Índice de reducción de sonido Rw: |
46dB |
|
Espesor total: |
102mm |
|
Montantes: |
CW60 |
|
Espacio entre montantes: |
400mm |
|
Tipo de placas: |
PYC ST |
|
Espesor placas: |
2x 10mm |
|
Material aislante: |
Lana de vidrio 50mm |
|
Tipo de perfiles: |
Perfiles simples |
|
Capas de revestimiento: |
2 capas |
|
Formato: |
Revit |

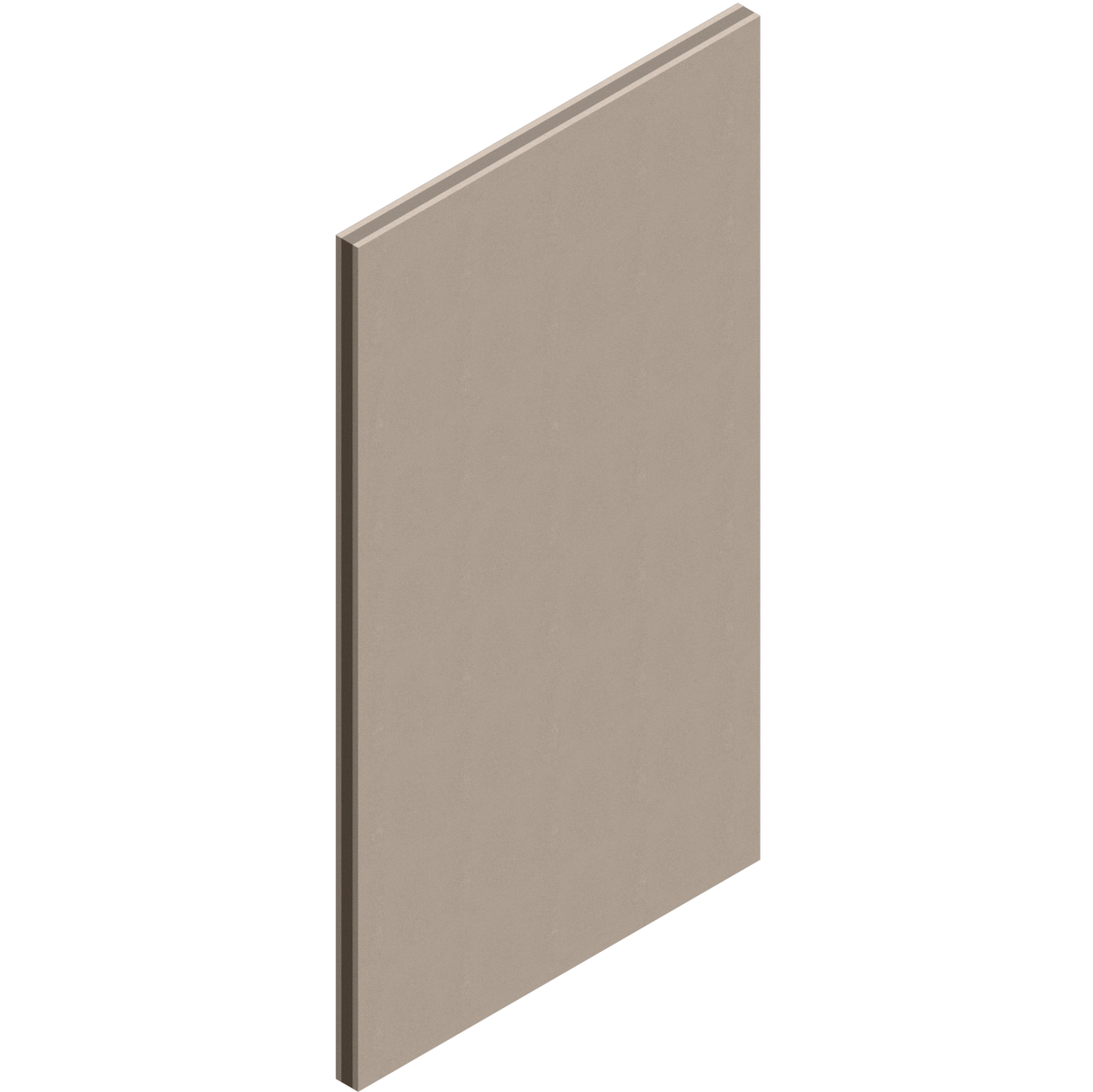

005. PYC ST 2x 15mm - W112-60-4-05
Contenido:
RVT - 3D
Información de la descarga:
|
Proveedor/Distribuidor: |
Knauf |
|
Material principal: |
Acero galvanizado |
|
Resistencia al fuego: |
F-90 |
|
Índice de reducción de sonido Rw: |
52dB |
|
Espesor total: |
122mm |
|
Montantes: |
CW60 |
|
Espacio entre montantes: |
600mm |
|
Tipo de placas: |
PYC ST |
|
Espesor placas: |
2x 15mm |
|
Material aislante: |
Lana de vidrio 50mm |
|
Tipo de perfiles: |
Perfiles simples |
|
Capas de revestimiento: |
2 capas |
|
Formato: |
Revit |

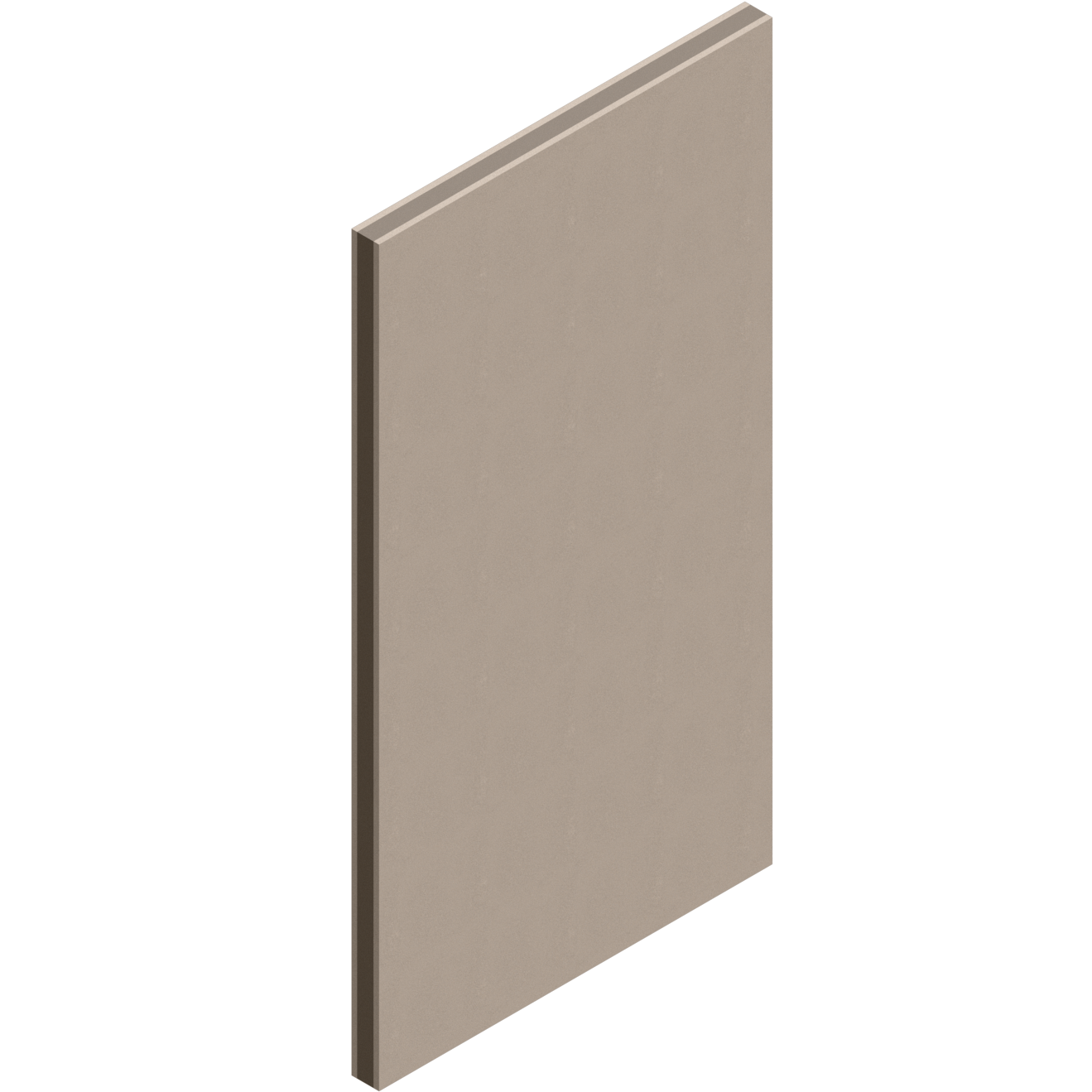

006. PYC ST 2x 15mm - W112-90-4-03
Contenido:
RVT - 3D
Información de la descarga:
|
Proveedor/Distribuidor: |
Knauf |
|
Material principal: |
Acero galvanizado |
|
Resistencia al fuego: |
F-90 |
|
Índice de reducción de sonido Rw: |
- |
|
Espesor total: |
140mm |
|
Montantes: |
CW90 |
|
Espacio entre montantes: |
400mm |
|
Tipo de placas: |
PYC ST |
|
Espesor placas: |
2x 15mm |
|
Material aislante: |
Lana de vidrio 80mm |
|
Tipo de perfiles: |
Perfiles simples |
|
Capas de revestimiento: |
2 capas |
|
Formato: |
Revit |
007. PYC ST 2x 10mm - W112-90-4-13
Contenido:
RVT - 3D
Información de la descarga:
|
Proveedor/Distribuidor: |
Knauf |
|
Material principal: |
Acero galvanizado |
|
Resistencia al fuego: |
F-60 |
|
Índice de reducción de sonido Rw: |
53dB |
|
Espesor total: |
132mm |
|
Montantes: |
CW90 |
|
Espacio entre montantes: |
300mm |
|
Tipo de placas: |
PYC ST |
|
Espesor placas: |
2x 10mm |
|
Material aislante: |
Lana de vidrio 80mm |
|
Tipo de perfiles: |
Perfiles simples |
|
Capas de revestimiento: |
2 capas |
|
Formato: |
Revit |

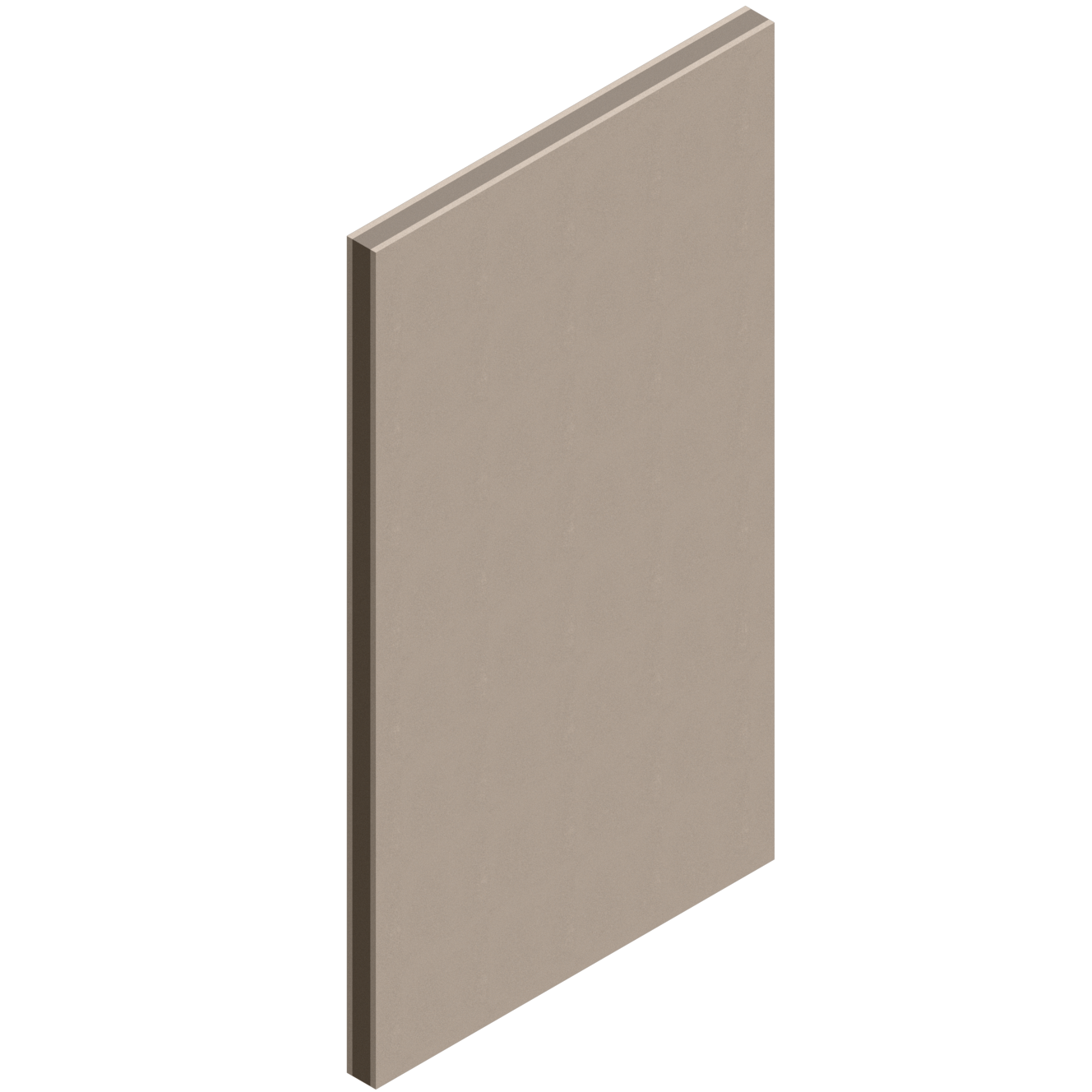

008. PYC ST 2x 15mm - W112-100-4-03
Contenido:
RVT - 3D
Información de la descarga:
|
Proveedor/Distribuidor: |
Knauf |
|
Material principal: |
Acero galvanizado |
|
Resistencia al fuego: |
F-90 |
|
Índice de reducción de sonido Rw: |
50dB |
|
Espesor total: |
160mm |
|
Montantes: |
CW100 |
|
Espacio entre montantes: |
400mm |
|
Tipo de placas: |
PYC ST |
|
Espesor placas: |
2x 15mm |
|
Material aislante: |
Lana de vidrio 100mm |
|
Tipo de perfiles: |
Perfiles simples |
|
Capas de revestimiento: |
2 capas |
|
Formato: |
Revit |
Para mayor información sobre este producto, consulta ficha al costado derecho, donde te podrás contactar con el proveedor directamente.
