Nombre técnico : T33_F15_774.180-2
Protección al Fuego: F15

Descargable BIM Tabique 76 mm [Placa Permanit 6 mm][Placa Yeso - Cartón Gyplac® ST 10 mm]

Dentro de la descarga podrás encontrar (En formato revit):

Imágenes
Referenciales gráficas del producto, como imágenes, planimetría, especificaciones técnicas entre otros.

Archivo RVT
Detalle del Tabique 76 mm [Placa Permanit 6 mm][Placa Yeso - Cartón Gyplac® ST 10 mm] , con su correspondiente información paramétrica de la empresa Pizarreño, planimetrías de los detalles constructivos del tabique y su instalación en obra.

Cubicación de materiales Tabique 76 mm

Los archivos BIM de Pizarreño, están diseñados para que puedas cubicar todos materiales dentro del tabique por ejemplo:

- Cubicación de Fijaciones
- Cubicación de Perfiles y Montantes
- Cubicación de Revestimiento
- Cubicación de Aislante

Todo lo que necesitas saber, para la posterior compra de materiales de manera exacta.

Sección Revit Schedules / Quantities para cubicar materiales

RFA

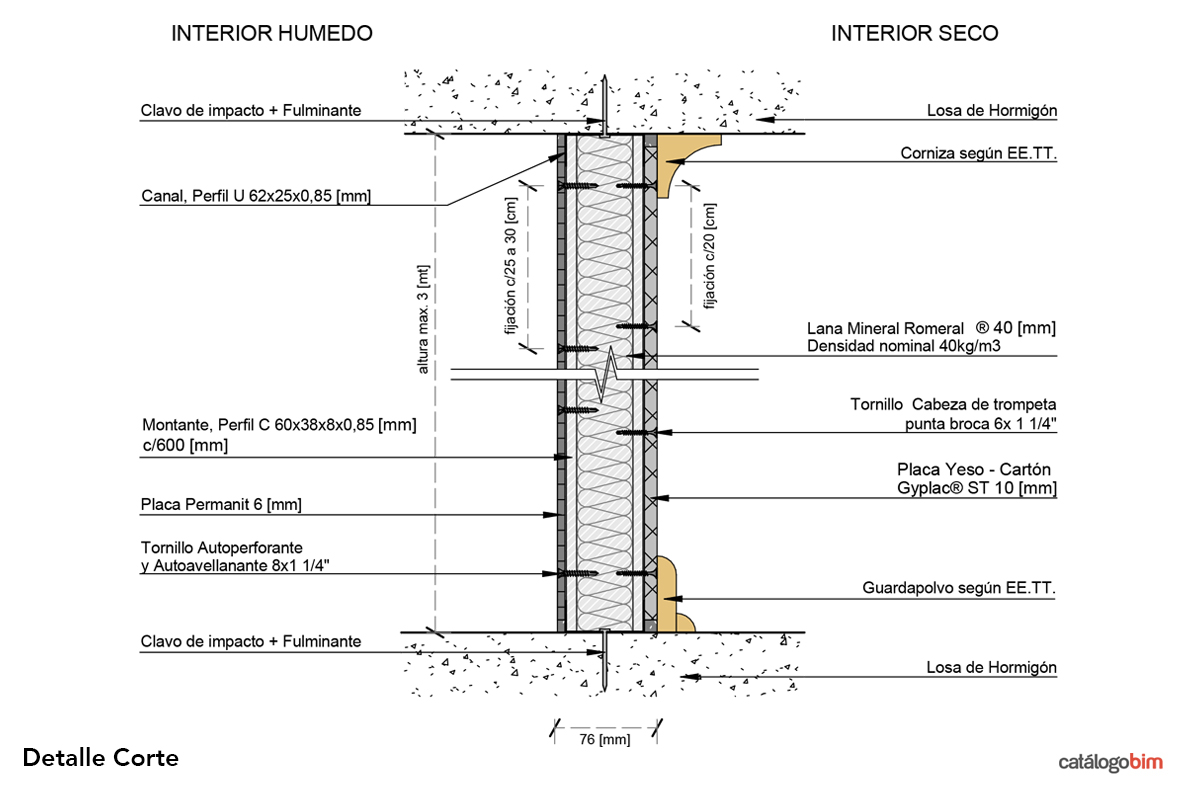

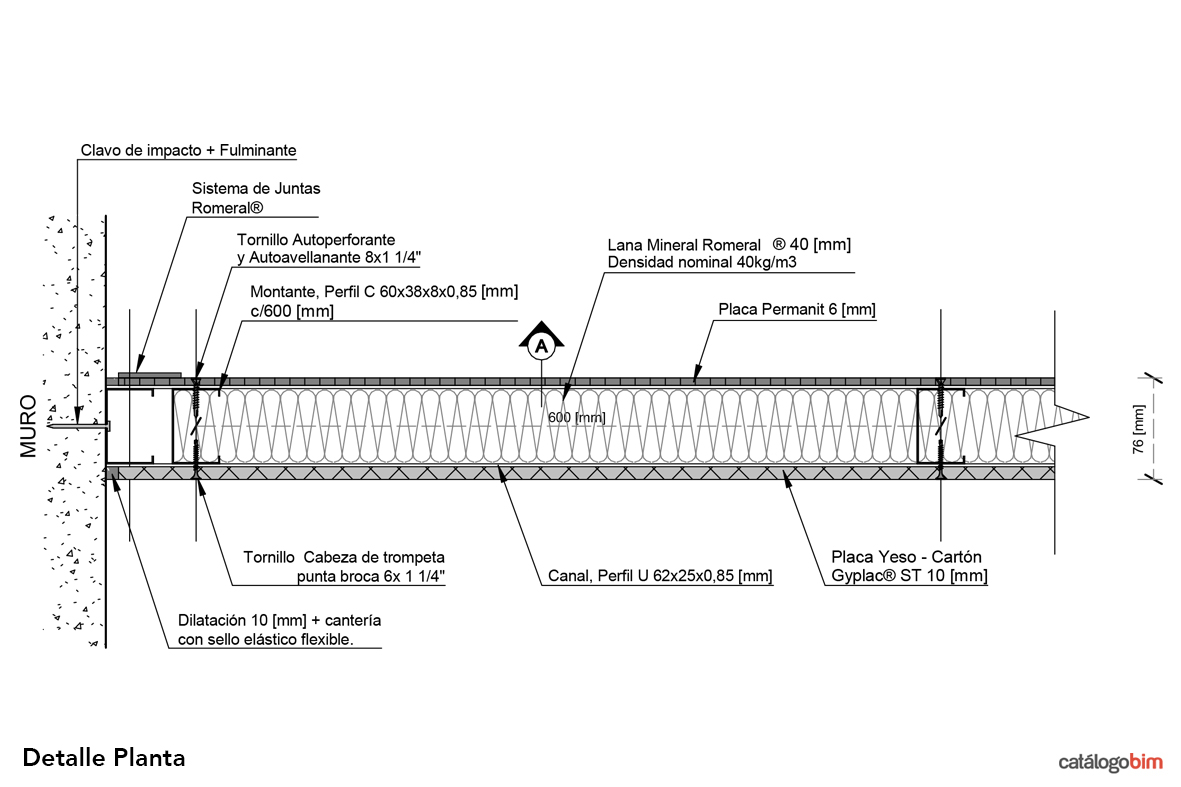

Familias que contienen los detalles constructivos del tabique en 2D, para ser utilizados como dibujo, o mayor entendimiento de la composición del tabique
